WAGO GmbH & Co. KG Stecker 0,5-4mmq schwarz 770-315

Art.Nr.: 10045586099

EAN: 4044918254663

Verkaufseinheit: 1 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 08.08.25, 03:43 Uhr



Artikel lagernd
Artikel lagernd
Prüfe Expressversandoptionen...

4,48 EUR UVP 6,19 EUR Sie sparen 27.6% (1,71 EUR) inkl. 19 % USt


Produktbeschreibung

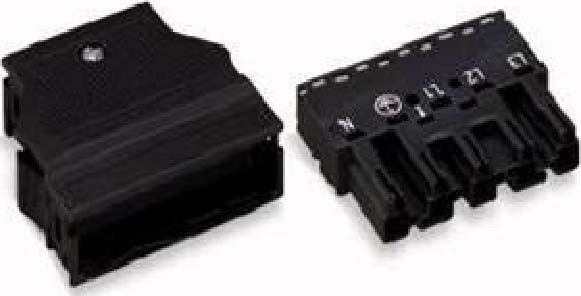

Stecker
mit Zugentlastungsgehäuse
5-polig
Kod. A
4,00 mm²
schwarz

Stiftleiste WINSTA® MIDI mit Fehlsteckschutz



Die Stiftleiste WINSTA® MIDI 5-polig schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A realisieren. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Die Abmantellänge erreicht 55 mm.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.


effektiver Fehlsteckschutz.
einfache Schaltungen.
für eine große Anzahl von Verwendungszwecken.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 25
Bezeichnung: Stecker
Typenbezeichnung: 770-315
Hersteller - Artikelnummer: 770-315
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770
Ausführung: Stecker
Bemessungsspannung: 400 V
Bemessungsstrom: 25 A
Polzahl: 5
Schutzart (IP): IP20
Anschlussart: Federzuganschluss
Kabeldurchmesser: 9..13 mm
Anschlussquerschnitt (feindrähtig): 0,5..4 mm²
Anschlussquerschnitt (eindrähtig): 0,5..4 mm²
Anzahl der Anschlüsse je Pol: 1
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: schwarz
Art der Verriegelung: separat
Mit Zugentlastung: ja
Max. Dauertemperaturbeständigkeit Kontaktteil: 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung: 105 °C
Werkstoff des Gehäuses: Polyamid (PA)
Halogenfrei: ja
Brandlast: 0,18806 kWh
Kontaktmaterial: CuSn
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 6 kV

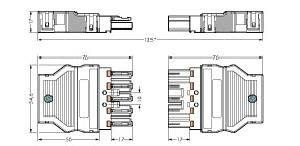

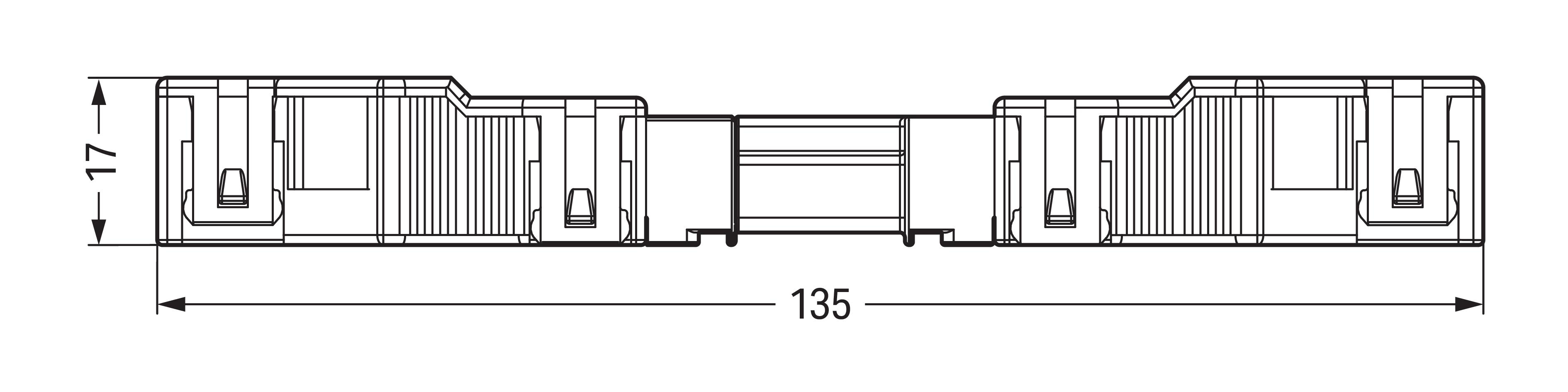

Länge: 76 mm
Höhe: 17 mm
Breite: 54,6 mm
Länge: 292
Breite: 208
Höhe: 60
Gewicht: 0,825
Zolltarifnummer: 85366990
Ursprungsland: PL
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Steckverbinder für steckbare Gebäudeinstallation
