WAGO GmbH & Co. KG konfekt. Anschlussleitung Eca,Stecker 771-9973/206-105

Art.Nr.: 10674446999

EAN: 4050821310907

Verkaufseinheit: 1 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 03.09.25, 03:29 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

3,86 EUR UVP 4,80 EUR Sie sparen 19.6% (0,94 EUR) inkl. 19 % USt


Produktbeschreibung

konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
3-polig
Kod. S
H05VV-F 3 x 1,5 mm²
1 m
1,50 mm²
braun

konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20



Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Anwendungen ohne Fehler montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung S in Braun kennzeichnet Installationssteckverbinder der Produktfamilie WINSTA® MIDI, die für die Verwendung in Wechselstromanwendungen geeignet sind. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel durchführen können. Laut BauPVo ist bei der Gebäudesicherheit insbesondere die Brandklasse der beim Bau verwendeten Leitungen maßgebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.


fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
für Wechselstromanwendungen dezentraler Komponenten.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Bezeichnung: konfekt. Anschlussleitung
Typenbezeichnung: 771-9973/206-105
Hersteller - Artikelnummer: 771-9973/206-105
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 771
Bemessungsspannung: 250 V
Bemessungsstrom: 16 A
Polzahl: 3
Schutzart (IP): IP20
Art der konfektionierten Leitung: sonstige
Ausführung Seite 1: Stecker
Ausführung Seite 2: freies Leitungsende
Leiterendenbehandlung: ultraschallverdichtete Aderenden

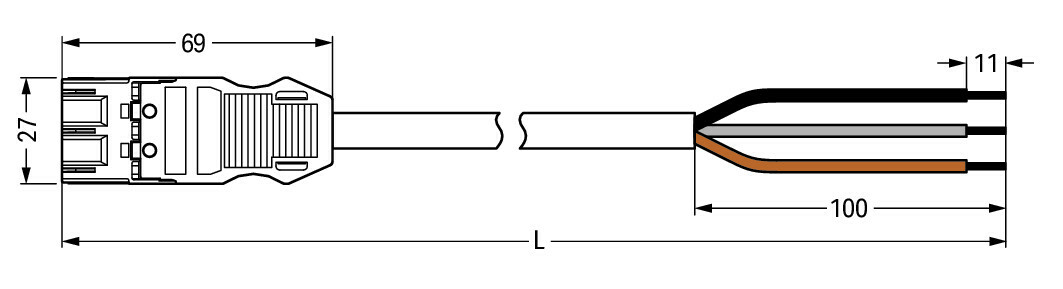

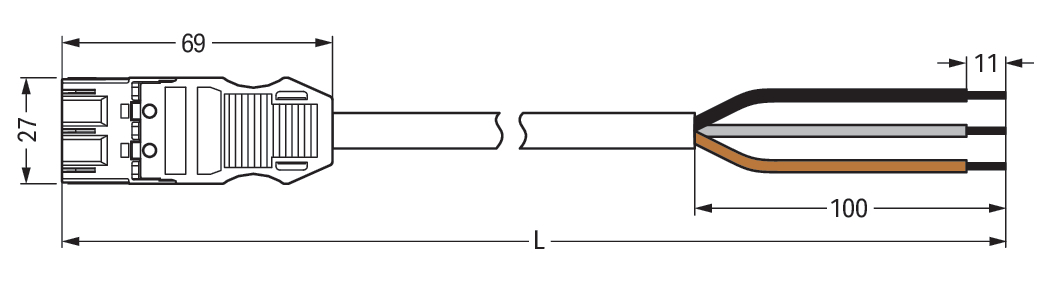

Gesamtlänge: 1000 mm
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: braun
Gehäusefarbe: schwarz
Kabeltyp: H03VV-F
Kabeldurchmesser: 7,4..9,4 mm
Abmantellänge: 100 mm
Abisolierlänge: 11 mm
Mantel-Farbe: schwarz
Leiternennquerschnitt: 1,5 mm²
Art der Verriegelung: separat
Isolierteil dauertemperaturbeständig bis: 105 °C
Leitung dauertemperaturbeständig bis: 70 °C
Max. Betriebstemperatur am Leiter: 85 °C
Halogenfrei: nein
Brandlast: 8,200031 kWh
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 4 kV
Brandverhaltensklasse nach EN 13501-6: Eca
Zolltarifnummer: 85444290
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Konfektionierte Leitung für steckbare Gebäudeinstallation
