WAGO GmbH & Co. KG konfekt. Anschlussleitung Eca,Stecker 771-9973/206-104

Art.Nr.: 10674446899

EAN: 4050821311300

Verkaufseinheit: 1 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 31.08.25, 03:25 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

3,86 EUR UVP 4,80 EUR Sie sparen 19.6% (0,94 EUR) inkl. 19 % USt


Produktbeschreibung

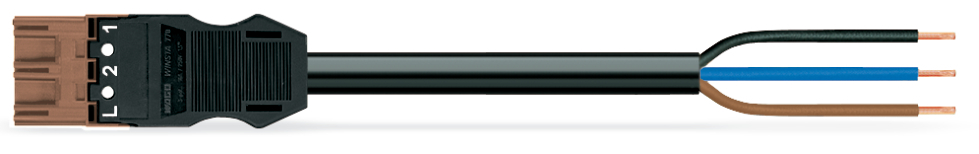

konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
3-polig
Kod. S
H05VV-F 3 x 1,5 mm²
1 m
1,50 mm²
braun

konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20



Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Anforderungen an eine Installation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA® MIDI-Installationssteckverbinder mit Kodierung S in Braun finden hauptsächlich in Wechselstromanwendungen Verwendung. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt.

Stecken statt Schrauben konfektionierte Leitungen von WAGO

Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität mit Brandklasse E von WAGO werden Installationen mehrerer elektrischer Komponenten deutlich vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in Komponenten wie Motoren oder Frequenzumrichter.
einbaufertig, sofort nutzbar.
strukturierte und schnelle Elektroinstallation.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Bezeichnung: konfekt. Anschlussleitung
Typenbezeichnung: 771-9973/206-104
Hersteller - Artikelnummer: 771-9973/206-104
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 771
Bemessungsspannung: 250 V
Bemessungsstrom: 16 A
Polzahl: 3
Schutzart (IP): IP20
Art der konfektionierten Leitung: sonstige
Ausführung Seite 1: Stecker
Ausführung Seite 2: freies Leitungsende
Leiterendenbehandlung: ultraschallverdichtete Aderenden

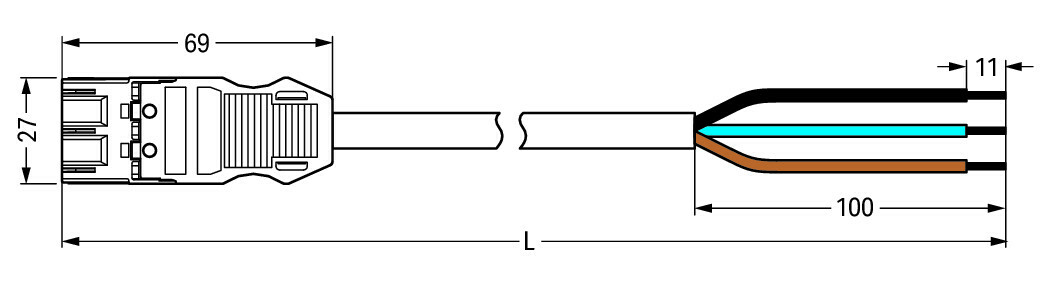

Gesamtlänge: 1000 mm
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: braun
Gehäusefarbe: schwarz
Kabeltyp: H03VV-F
Kabeldurchmesser: 7,4..9,4 mm
Abmantellänge: 100 mm
Abisolierlänge: 11 mm
Mantel-Farbe: schwarz
Leiternennquerschnitt: 1,5 mm²
Art der Verriegelung: separat
Isolierteil dauertemperaturbeständig bis: 105 °C
Leitung dauertemperaturbeständig bis: 70 °C
Max. Betriebstemperatur am Leiter: 85 °C
Halogenfrei: nein
Brandlast: 8,195876 kWh
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 4 kV
Brandverhaltensklasse nach EN 13501-6: Eca
Zolltarifnummer: 85444290
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Konfektionierte Leitung für steckbare Gebäudeinstallation
