WAGO GmbH & Co. KG konfekt. Anschlussleitung Eca,Buchse 771-9993/106-105

Art.Nr.: 10674512699

EAN: 4050821621768

Verkaufseinheit: 1 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 12.06.25, 03:38 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

5,83 EUR UVP 7,51 EUR Sie sparen 22.3% (1,67 EUR) inkl. 19 % USt


Produktbeschreibung

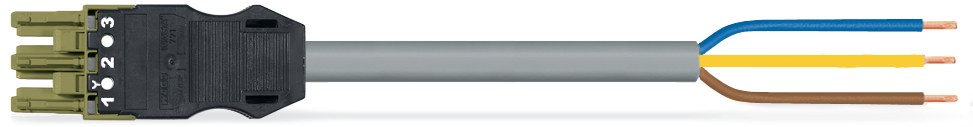

konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
3-polig
Kod. B
H05VV-F 3 x 1,5 mm²
1 m
1,50 mm²
hellgrün

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung B



Wirksam Anschlussverbindungen stecken, anstatt aufwendig zu schrauben: mit der konfektionierten Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an variable Anforderungen in Sekunden. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, der Robotik und im Maschinenbau verwendbar. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Laut BauPVo ist bei der Sicherheit von Gebäuden insbesondere die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.

Schnell und sicher gesteckt konfektionierte Leitungen von WAGO

Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende ausgestattet. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerungen in der Automation.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 1
Bezeichnung: konfekt. Anschlussleitung
Typenbezeichnung: 771-9993/106-105
Hersteller - Artikelnummer: 771-9993/106-105
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 771
Bemessungsspannung: 250 V
Bemessungsstrom: 16 A
Polzahl: 3
Schutzart (IP): IP20
Art der konfektionierten Leitung: sonstige
Ausführung Seite 1: Buchse
Ausführung Seite 2: freies Leitungsende
Leiterendenbehandlung: ultraschallverdichtete Aderenden
Gesamtlänge: 1000 mm
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: grün
Gehäusefarbe: schwarz
Kabeltyp: sonstige
Kabeldurchmesser: 7,4..9,4 mm

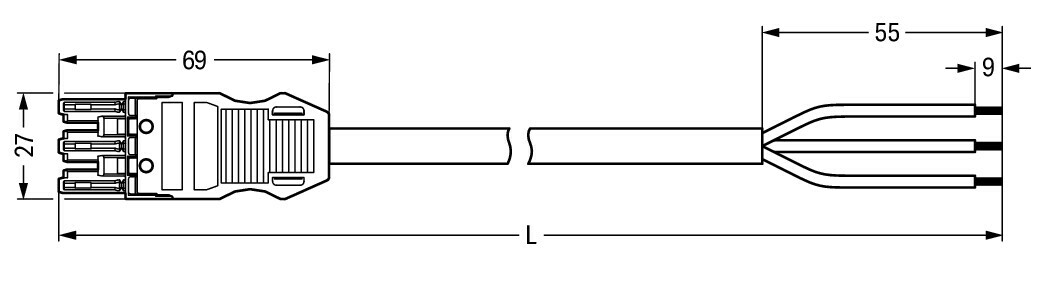

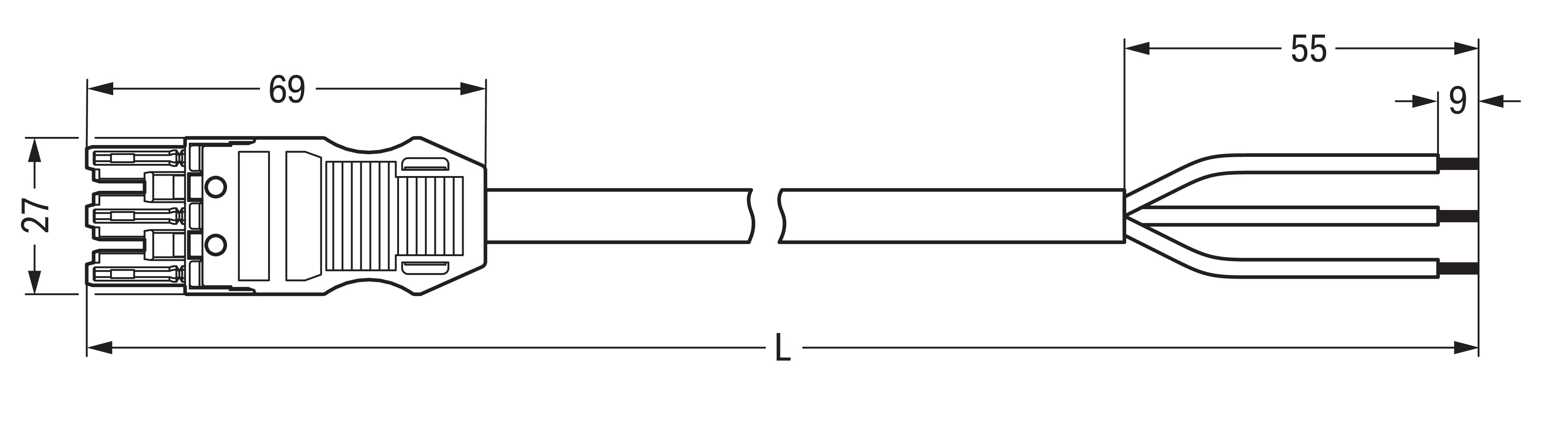

Abmantellänge: 55 mm
Abisolierlänge: 9 mm
Mantel-Farbe: grau
Pol-Kennzeichnung: 1, 2, 3
Leiternennquerschnitt: 1,5 mm²
Art der Verriegelung: separat
Isolierteil dauertemperaturbeständig bis: 105 °C
Leitung dauertemperaturbeständig bis: 70 °C
Max. Betriebstemperatur am Leiter: 85 °C
Halogenfrei: nein
Brandlast: 0,08033 kWh
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 4 kV
Brandverhaltensklasse nach EN 13501-6: Eca
Länge: 240
Breite: 240
Höhe: 20
Gewicht: 0,109
Zolltarifnummer: 85444290
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Konfektionierte Leitung für steckbare Gebäudeinstallation

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
