WAGO GmbH & Co. KG konfekt. Anschlussleitung Eca,Buchse 771-9973/107-102

Art.Nr.: 10674442299

EAN: 4045454523190

Verkaufseinheit: 1 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 13.06.25, 03:39 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

4,93 EUR UVP 5,88 EUR Sie sparen 16.1% (0,95 EUR) inkl. 19 % USt


Produktbeschreibung

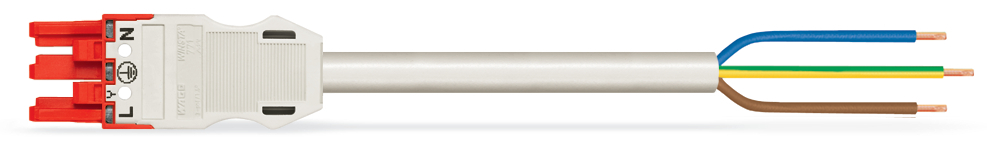

konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
3-polig
Kod. P
H05VV-F 3G 2,5 mm²
1 m
2,50 mm²
rot

konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz



Die konfektionierte Anschlussleitung WINSTA® MIDI 3-polig ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich schnell und effizient in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA® MIDI-Installationssteckverbinder mit Kodierung P kommen zum Einsatz, wenn es um die Realisierung von unterbrechungsfreien Stromversorgungen geht. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig.

Stecken statt Schrauben konfektionierte Leitungen von WAGO

Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende ausgestattet. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.


fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
für die störungsfreie Stromversorgung.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Bezeichnung: konfekt. Anschlussleitung
Typenbezeichnung: 771-9973/107-102
Hersteller - Artikelnummer: 771-9973/107-102
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 771
Bemessungsspannung: 250 V
Bemessungsstrom: 20 A
Polzahl: 3
Schutzart (IP): IP20
Art der konfektionierten Leitung: sonstige
Ausführung Seite 1: Buchse
Ausführung Seite 2: freies Leitungsende
Leiterendenbehandlung: ultraschallverdichtete Aderenden
Gesamtlänge: 1000 mm
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: rot
Gehäusefarbe: weiß
Kabeltyp: H05VV-F
Kabeldurchmesser: 9,2..11,4 mm

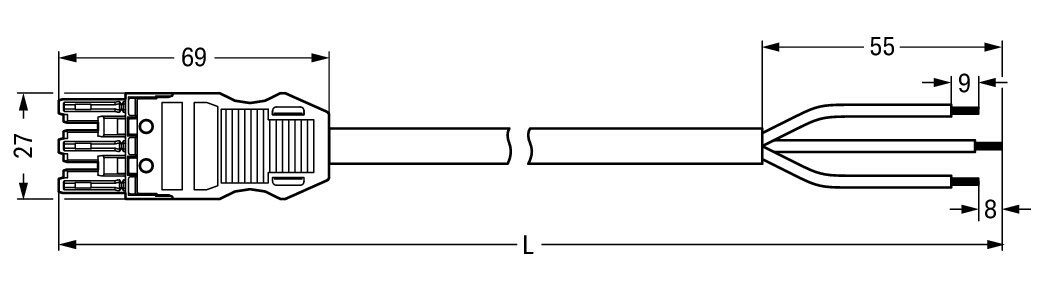

Abmantellänge: 55 mm
Abisolierlänge: 9 mm
Mantel-Farbe: weiß
Pol-Kennzeichnung: L, N, PE
Leiternennquerschnitt: 2,5 mm²
Art der Verriegelung: separat
Isolierteil dauertemperaturbeständig bis: 105 °C
Leitung dauertemperaturbeständig bis: 70 °C
Max. Betriebstemperatur am Leiter: 85 °C
Halogenfrei: nein
Brandlast: 8,230501 kWh
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 4 kV
Brandverhaltensklasse nach EN 13501-6: Eca
Zolltarifnummer: 85444290
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Konfektionierte Leitung für steckbare Gebäudeinstallation
