WAGO GmbH & Co. KG konfekt. Anschlussleitung B2ca,Stecker 771-9295/216-301

Art.Nr.: 10674430099

EAN: 4055143663243

Verkaufseinheit: 1 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 02.06.25, 06:35 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

28,72 EUR UVP 36,85 EUR Sie sparen 22.1% (8,14 EUR) inkl. 19 % USt


Produktbeschreibung

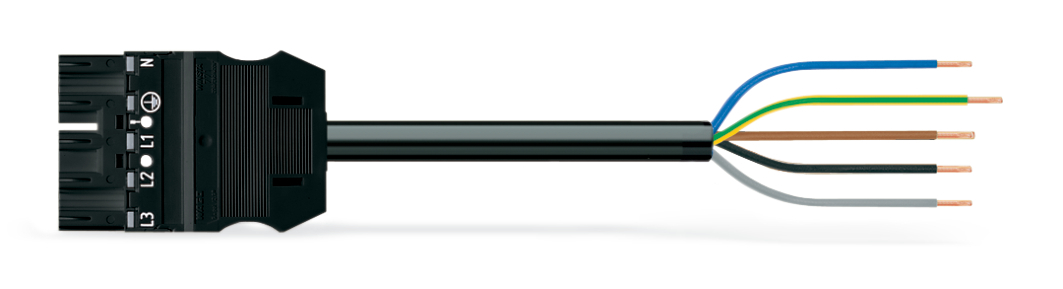

konfektionierte Anschlussleitung
B2ca
Stecker/offenes Ende
5-polig
Kod. A
H05Z1Z1-F 5G 1,5 mm²
3 m
1,50 mm²
schwarz

konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20



Die konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A gewährleistet die schnelle und sichere Montage. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Installation wiederholen oder in einem bestimmten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbindern mit Kodierung A realisieren. Flexibilität bei der Elektroinstallation gewährt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Planungen individuell gerecht wird. Die Einhaltung der Brandschutzbestimmungen ist bei der Gebäudeinstallation ein wichtiges Thema. Gerade in empfindlichen Bereichen muss die Brandklasse den umfangreichen Vorschriften genügen. Dieses Produkt ist konform mit den Bestimmungen der Brandklasse B2. Die konfektionierte Anschlussleitung ist halogenfrei. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien schwer entflammbar sind.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Brandklasse B2 von WAGO.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für eine Vielzahl von Anwendungsbereichen.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Bezeichnung: konfekt. Anschlussleitung
Typenbezeichnung: 771-9295/216-301
Hersteller - Artikelnummer: 771-9295/216-301
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 771
Bemessungsspannung: 400 V
Bemessungsstrom: 16 A
Polzahl: 5
Schutzart (IP): IP20
Art der konfektionierten Leitung: sonstige
Ausführung Seite 1: Stecker
Ausführung Seite 2: freies Leitungsende
Leiterendenbehandlung: ultraschallverdichtete Aderenden

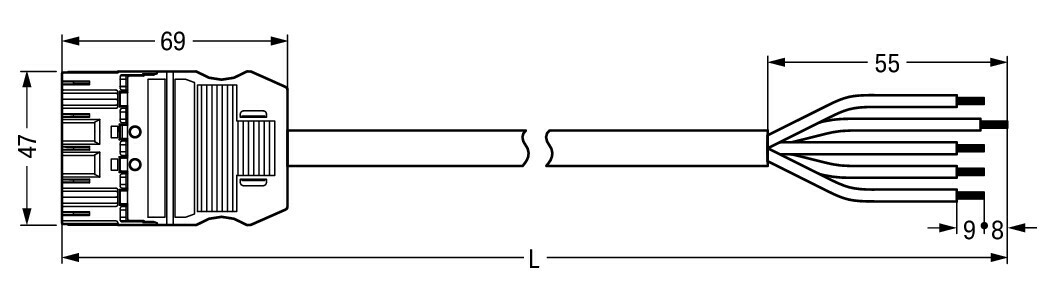

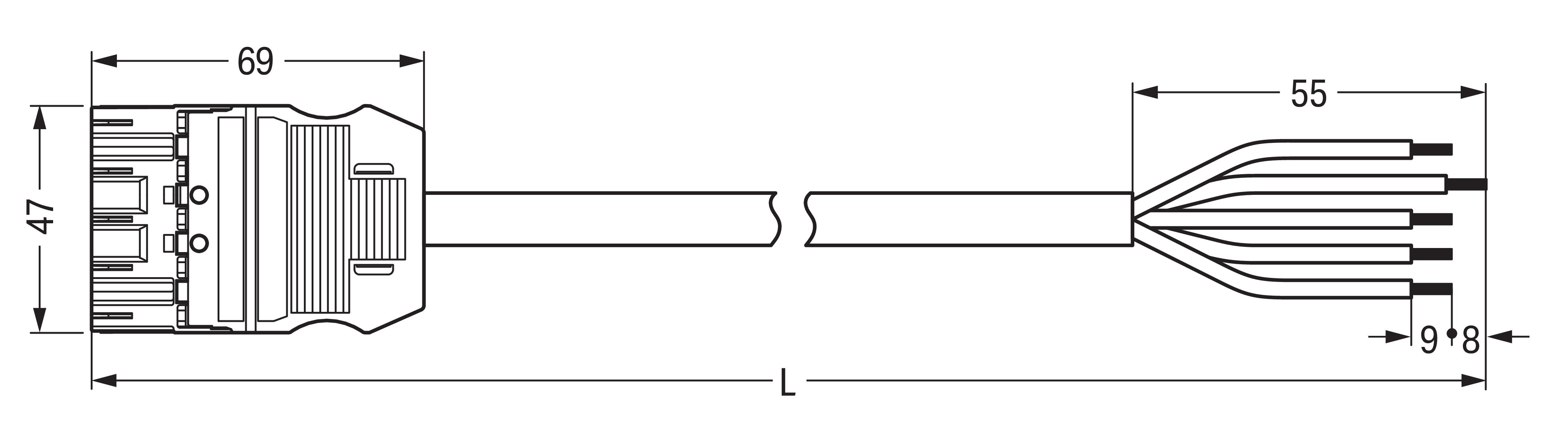

Gesamtlänge: 3000 mm
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: schwarz
Gehäusefarbe: schwarz
Kabeltyp: H05Z1Z1-F
Kabeldurchmesser: 9,3..11,6 mm
Abmantellänge: 55 mm
Abisolierlänge: 9 mm
Mantel-Farbe: schwarz
Leiternennquerschnitt: 1,5 mm²
Art der Verriegelung: separat
Isolierteil dauertemperaturbeständig bis: 105 °C
Leitung dauertemperaturbeständig bis: 70 °C
Max. Betriebstemperatur am Leiter: 85 °C
Halogenfrei: ja
Brandlast: 0,160383 kWh
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 6 kV
Brandverhaltensklasse nach EN 13501-6: B2ca
Zolltarifnummer: 85444290
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Konfektionierte Leitung für steckbare Gebäudeinstallation

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
