WAGO GmbH & Co. KG Buchsenteil 2x0,5-4mmq weiß 770-723
%
Abbildung ähnlich.



WAGO GmbH & Co. KG Buchsenteil 2x0,5-4mmq weiß 770-723

Art.Nr.: 10045608499

EAN: 4044918252638

Verkaufseinheit: 100 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 10.07.25, 03:29 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

207,52 EUR UVP 286,79 EUR Sie sparen 27.6% (79,27 EUR) inkl. 19 % USt


Produktbeschreibung

Snap-In-Buchse
3-polig
Kod. A
4,00 mm²
weiß

Federleiste/Buchse WINSTA® MIDI Kodierung A



Für Leistung- und Signalübertragung: die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an unterschiedlichste Anforderungen in Sekunden. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Flexibilität bei der Elektroinstallation gestattet Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Anforderungen flexibel und individuell gerecht wird. Bei den Snap-In-Varianten sind die Verriegelungsklinken bereits ab Werk vormontiert. Der Anschluss des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem sicher verriegelt.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.


effektiver Fehlsteckschutz.
einfache Schaltungen.
für jede Anwendung geeignet.
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 100
Bezeichnung: Buchsenteil
Typenbezeichnung: 770-723
Hersteller - Artikelnummer: 770-723
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770
Bemessungsspannung: 250 V
Bemessungsstrom: 25 A
Polzahl: 3
Schutzart (IP): IP20
Anschlussart: Federzuganschluss
Ausführung: Buchse
Einbauvariante: Snap-In/Einschraubteil
Steckrichtung: gerade
Neigungswinkel: 0 °
Gewindeanschlussmaß: kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig): 0,5..4 mm²
Anschlussquerschnitt (eindrähtig): 0,5..4 mm²
Anzahl der Anschlüsse je Pol: 2
Pol-Kennzeichnung: L, N, PE
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: weiß
Farbe des separaten Adapterstücks: ohne Adapterstück
Gehäusefarbe: weiß
Art der Verriegelung: im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil: 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung: 105 °C
Werkstoff des Gehäuses: Polyamid (PA)
Halogenfrei: ja
Brandlast: 0,06583 kWh
Kontaktmaterial: CuSn
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 4 kV

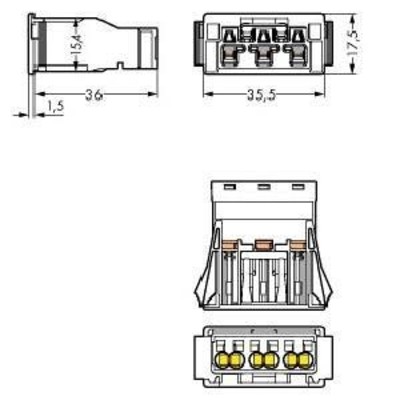

Länge: 37,5 mm
Höhe: 17,5 mm
Breite: 35,5 mm
Länge: 228
Breite: 140
Höhe: 180
Gewicht: 1,298
Zolltarifnummer: 85366990
Ursprungsland: PL
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Geräteanschluss für steckbare Gebäudeinstallation

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
