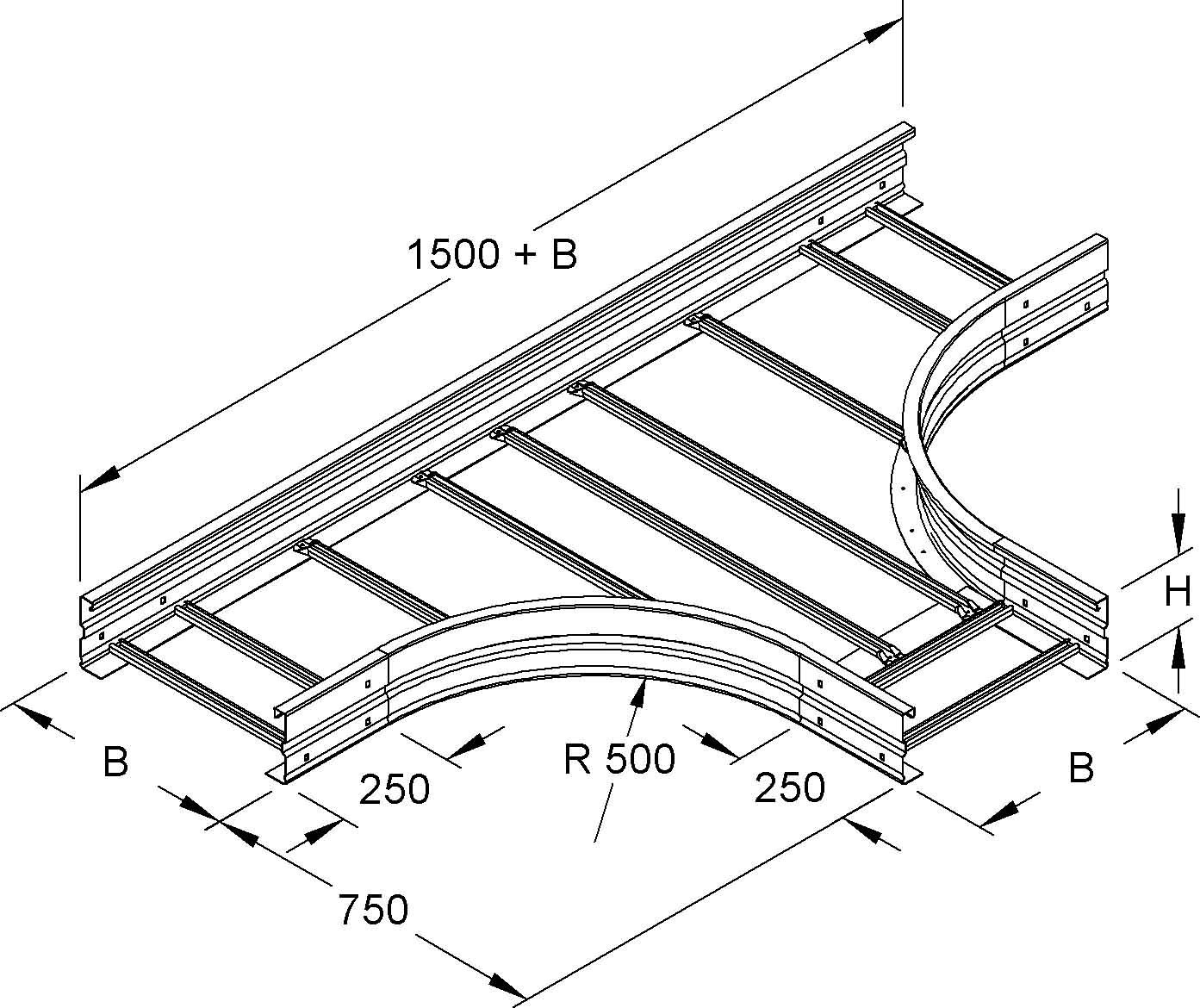

Abbildung ähnlich.
Produktbeschreibung
T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150... Weitspannkabelleiter WSLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 500 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
technische Daten
Hersteller: Niedax
Verpackungseinheit: 1
Bezeichnung: T-Stück
Typenbezeichnung: WSTR 150.500
Hersteller - Artikelnummer: WSTR 150.500
Ausführung des Seitenholms: Profil (offen)
Ausführung der Sprosse: Profil ungelocht
Kabelleiterhöhe: 150 mm
Kabelleiterbreite: 2000 mm
Kabelleiter-Abgangsbreite: 500 mm
Ausführung symmetrisch: ja
Innenradius: 500 mm
Ausführung: integrierter Verbinder
Geeignet für Funktionserhalt: nein
Werkstoff: Stahl
Werkstoffgüte: sonstige
Oberflächenschutz: bandverzinkt
Einsatztemperatur: -20..120 °C
Länge: 2000
Breite: 1250
Höhe: 150
Gewicht: 20,173
Zolltarifnummer: 73089059
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: T-Stück für Kabelleiter
Lagerstatus
Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
