WAGO GmbH & Co. KG Stecker für Leiterplatten 4-polig,hellgrün 770-874/011-000/071-

Art.Nr.: 10674267999

EAN: 4050821555667

Verkaufseinheit: 50 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 09.06.25, 03:47 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

96,44 EUR UVP 133,28 EUR Sie sparen 27.6% (36,84 EUR) inkl. 19 % USt


Produktbeschreibung

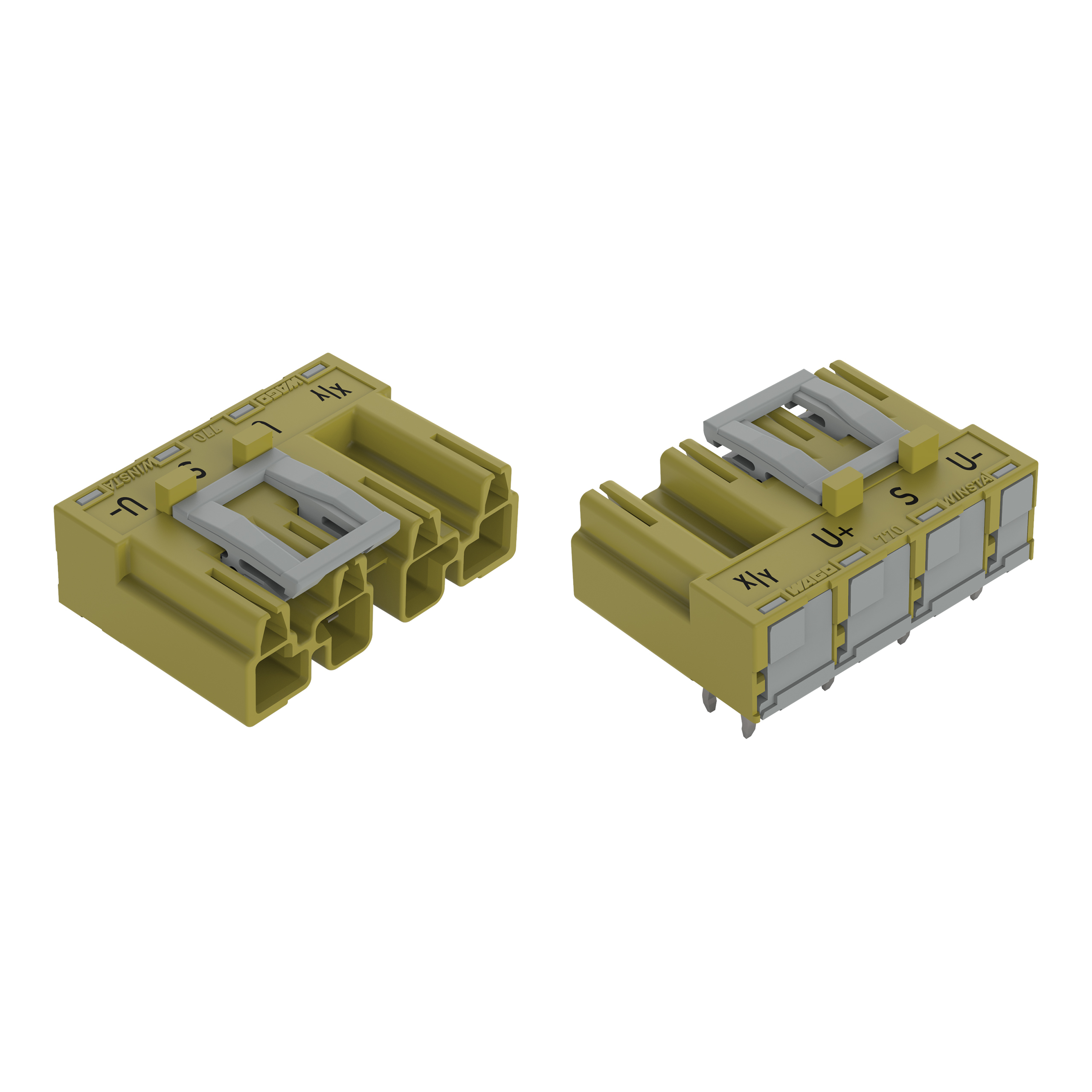

Stecker für Leiterplatten
abgewinkelt
4-polig
Kod. B
hellgrün

Stiftleiste WINSTA® MIDI 4-polig



Die Stiftleiste WINSTA® MIDI mit Fehlsteckschutz rechnen sich durch ihre kompakte Größe. Schnelle, rüttelsichere und wartungsfreie Klemmenverbindungen ermöglichen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Die farbliche und mechanische Kodierung der Leiterplattensteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Die Kodierung B macht den WINSTA® MIDI-Leiterplattensteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, im Maschinenbau und in der Robotik verwendbar. Der Leiterplattensteckverbinder ist für eine Last bis 25 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit den Leiterplattensteckverbindern WINSTA® MIDI mit Verriegelungsklinke von WAGO werden Installationen mehrerer elektrischer Komponenten deutlich vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
zur Anwendung in der Automation von Prozessen wie beispielsweise der Beleuchtungstechnik.
passgenaue Abmessungen.
komfortable Installation und Inbetriebnahme.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 50
Bezeichnung: Stecker für Leiterplatten
Typenbezeichnung: 770-874/011-000/071-
Hersteller - Artikelnummer: 770-874/011-000/071-000
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Verbindungsart: Leiterplatte zu Kabel
Steckverbinderausführung: freier Steckverbinder
Kontaktausführung: Stift
Polzahl: 4
Anzahl der Steckkontaktreihen: 1
Rastermaß der Kontakte: 10 mm
Rastermaß der Anschlüsse: 10 mm
Winkel Leiterplatte/Kontakt: 0°/180° (horizontal)
Bemessungsstrom In: 25 A
Bemessungsspannung: 400 V
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Werkstoff der Kontaktbeschichtung: Zinn
Ausführung des elektrischen Anschlusses: Lötanschluss
Durchmesser Anschlusspin: 1,28 mm
Länge des Pins: 3,5 mm
Werkstoff des Isolierkörpers: Polyamid (PA)
Gehäusefarbe: grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
Betriebstemperatur: -35..85 °C
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Art der Banderolierung: ohne
Länge: 254
Breite: 172
Höhe: 40
Gewicht: 0,484
Zolltarifnummer: 85366990
Ursprungsland: PL
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leiterplattensteckverbinder

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
