WAGO GmbH & Co. KG Buchse für Leiterplatten gerade,3-polig,pink 770-883

Art.Nr.: 10674268999

EAN: 4050821446279

Verkaufseinheit: 100 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 16.08.25, 03:25 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

179,97 EUR UVP 248,71 EUR Sie sparen 27.6% (68,74 EUR) inkl. 19 % USt


Produktbeschreibung

Buchse für Leiterplatten
gerade
3-polig
Kod. B
pink

Federleiste/Buchse WINSTA® MIDI 3-polig



Die Federleiste/Buchse WINSTA® MIDI Kodierung B sind kompakte und zugleich qualitativ hochwertige Leiterplattenklemmen. Sie bieten eine komfortable Bedienung und die größtmögliche Flexibilität bei der Installation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein universelles Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen robusten und einfach in Betrieb zu setzenden Geräteanschluss erfüllt. Für mehr Schutz in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Lösungen wie der WINSTA® MIDI-Leiterplattensteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Leiterplattensteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Maximale Flexibilität bei der Installation gewährt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Anforderungen individuell und flexibel gerecht wird.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Wählen Sie Haltbarkeit und Qualität mit den Leiterplattensteckverbindern WINSTA® MIDI mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.


effektiver Fehlsteckschutz.
einfache Schaltungen.
für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 100
Bezeichnung: Buchse für Leiterplatten
Typenbezeichnung: 770-883
Hersteller - Artikelnummer: 770-883
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Verbindungsart: Leiterplatte zu Kabel
Steckverbinderausführung: freier Steckverbinder
Kontaktausführung: Buchse
Polzahl: 3
Anzahl der Steckkontaktreihen: 1

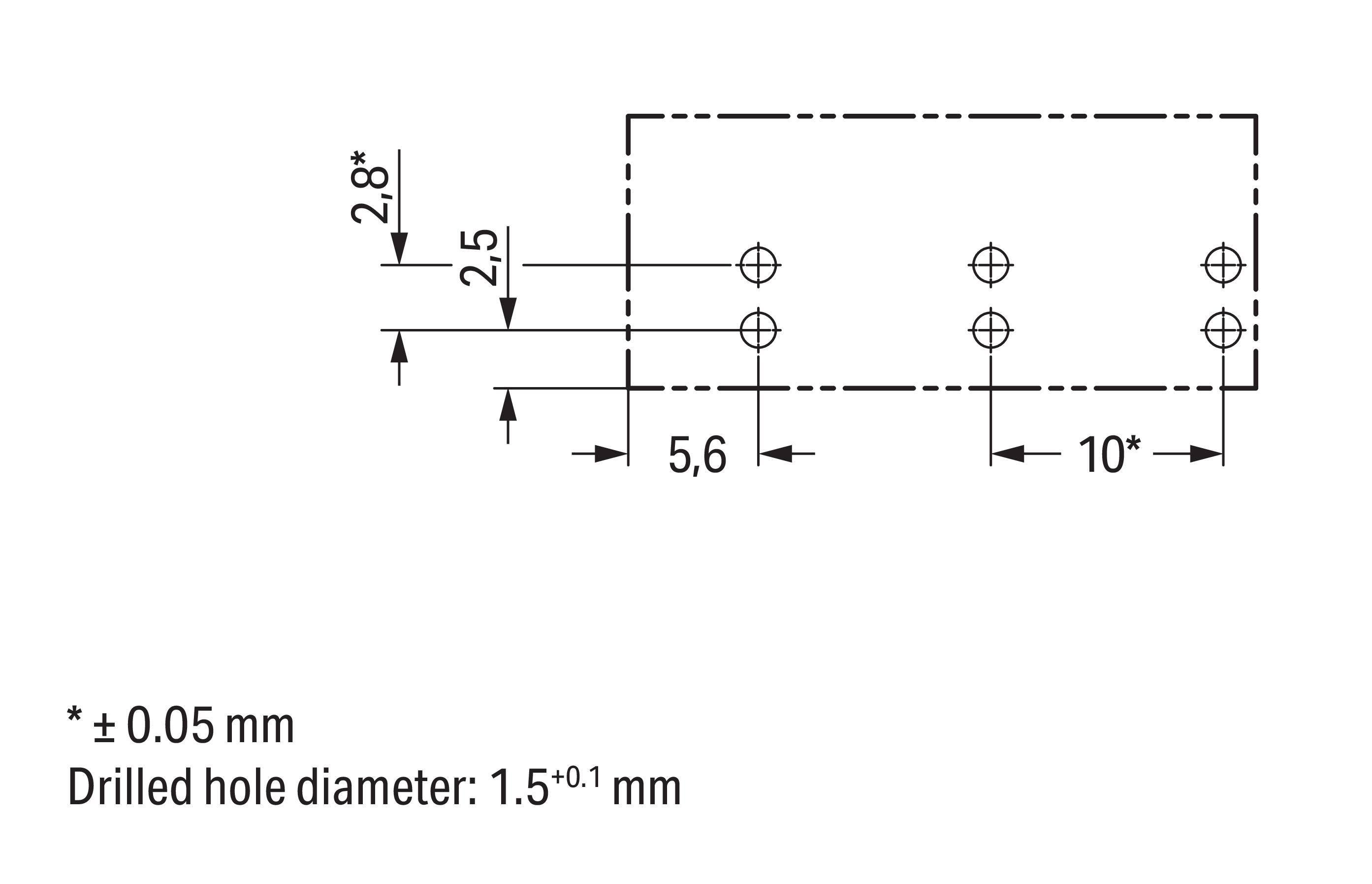

Rastermaß der Kontakte: 10 mm
Rastermaß der Anschlüsse: 10 mm
Winkel Leiterplatte/Kontakt: 90° (vertikal nach oben)
Bemessungsstrom In: 25 A
Bemessungsspannung: 250 V
Bemessungsstoßspannung: 4 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Werkstoff der Kontaktbeschichtung: Zinn
Ausführung des elektrischen Anschlusses: Lötanschluss
Durchmesser Anschlusspin: 1,28 mm
Länge des Pins: 3,5 mm
Werkstoff des Isolierkörpers: Polyamid (PA)
Gehäusefarbe: rosa
Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
Betriebstemperatur: -35..85 °C
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Art der Banderolierung: ohne
Länge: 254
Breite: 172
Höhe: 40
Gewicht: 0,694
Zolltarifnummer: 85366990
Ursprungsland: PL
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leiterplattensteckverbinder

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
