WAGO GmbH & Co. KG Buchse für Leiterplatten abgew.,4-polig,gr 770-844/011-000

Art.Nr.: 10674261899

EAN: 4017332802512

Verkaufseinheit: 50 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 16.09.25, 03:30 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

110,22 EUR UVP 152,32 EUR Sie sparen 27.6% (42,10 EUR) inkl. 19 % USt


Produktbeschreibung

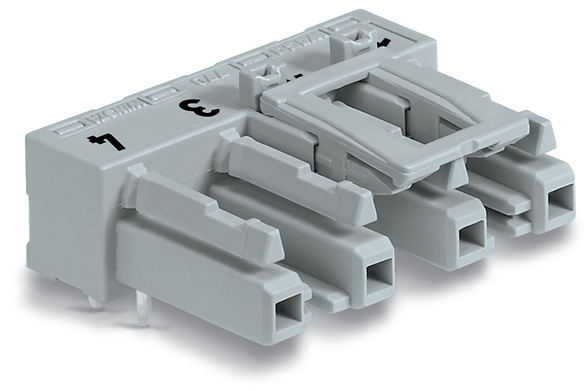

Buchse für Leiterplatten
abgewinkelt
4-polig
Kod. B
grau

Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 25 A



Die Federleiste/Buchse WINSTA® MIDI mit Verriegelungsklinke sparen Platz und Kosten durch ihre kompakte Größe. Unsere große Menge an Leiterplatten-Steckverbindern mit diversen Steckrichtungen und Betätigungsarten präsentiert Ihnen immerzu die passende Lösung für Ihre Anwendung. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Lösungen wie der WINSTA® MIDI-Leiterplattensteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Leiterplattensteckverbinder ist für eine Spannungslast bis 25 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher erledigen können.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Wählen Sie Haltbarkeit und Qualität mit Verriegelungsklinke von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerungen wie z. B. Jalousien und Beleuchtungen.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 50
Bezeichnung: Buchse für Leiterplatten
Typenbezeichnung: 770-844/011-000
Hersteller - Artikelnummer: 770-844/011-000
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Verbindungsart: Leiterplatte zu Kabel
Steckverbinderausführung: freier Steckverbinder
Kontaktausführung: Buchse
Polzahl: 4
Anzahl der Steckkontaktreihen: 1
Rastermaß der Kontakte: 10 mm
Rastermaß der Anschlüsse: 10 mm
Winkel Leiterplatte/Kontakt: 0°/180° (horizontal)
Bemessungsstrom In: 25 A
Bemessungsspannung: 400 V
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Werkstoff der Kontaktbeschichtung: Zinn
Ausführung des elektrischen Anschlusses: Lötanschluss
Durchmesser Anschlusspin: 1,28 mm
Länge des Pins: 3,5 mm
Werkstoff des Isolierkörpers: Polyamid (PA)
Gehäusefarbe: grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
Betriebstemperatur: -35..85 °C
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Art der Banderolierung: ohne
Länge: 254
Breite: 172
Höhe: 40
Gewicht: 0,48
Zolltarifnummer: 85366990
Ursprungsland: PL
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leiterplattensteckverbinder

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
