WAGO GmbH & Co. KG Buchse für Leiterplatten abgew.,3-polig,pink 770-883/011-000/081-
%
Abbildung ähnlich.



WAGO GmbH & Co. KG Buchse für Leiterplatten abgew.,3-polig,pink 770-883/011-000/081-

Art.Nr.: 10674269199

EAN: 4050821553502

Verkaufseinheit: 100 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 16.08.25, 03:25 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

179,97 EUR UVP 248,71 EUR Sie sparen 27.6% (68,74 EUR) inkl. 19 % USt


Produktbeschreibung

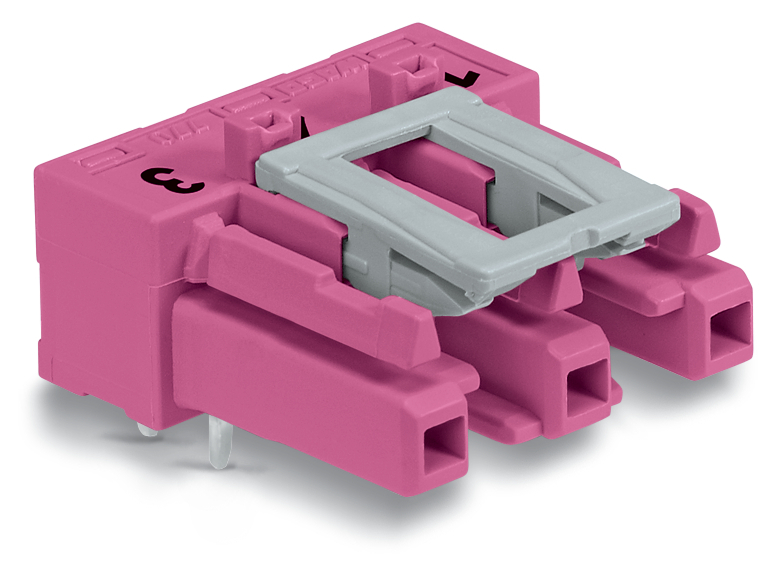

Buchse für Leiterplatten
abgewinkelt
3-polig
Kod. B
pink

Federleiste/Buchse WINSTA® MIDI 3-polig



Sichere Elektroinstallationen dank besonderer Anschlusstechnik: die Federleiste/Buchse WINSTA® MIDI 3-polig. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein universelles Steckverbindersystem für Ihre Geräte, das alle Voraussetzungen an einen stabilen und einfach in Betrieb zu setzenden Geräteanschluss erfüllt. Die mechanische und farbliche Kodierung der Leiterplattensteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Die Kodierung B macht den WINSTA® MIDI-Leiterplattensteckverbinder für die Anwendungssteuerung in der Automation, im Maschinenbau und in der Robotik nutzbar. Der Leiterplattensteckverbinder ist für eine Last bis 25 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Vollkommene Flexibilität bei der Installation von Anwendungen bietet Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Aufgabenstellungen individuell und flexibel gerecht wird.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: Die Leiterplattensteckverbinder WINSTA® MIDI mit Verriegelungsklinke eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
für Steuerungen in der Automation.
flexible und platzsparende Verlegung.
sichere und schnelle Montage.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 100
Bezeichnung: Buchse für Leiterplatten
Typenbezeichnung: 770-883/011-000/081-
Hersteller - Artikelnummer: 770-883/011-000/081-000
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Verbindungsart: Leiterplatte zu Kabel
Steckverbinderausführung: freier Steckverbinder
Kontaktausführung: Buchse
Polzahl: 3
Anzahl der Steckkontaktreihen: 1
Rastermaß der Kontakte: 10 mm
Rastermaß der Anschlüsse: 10 mm
Winkel Leiterplatte/Kontakt: 0°/180° (horizontal)
Bemessungsstrom In: 25 A
Bemessungsspannung: 250 V
Bemessungsstoßspannung: 4 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Werkstoff der Kontaktbeschichtung: Zinn
Ausführung des elektrischen Anschlusses: Lötanschluss
Durchmesser Anschlusspin: 1,28 mm
Länge des Pins: 3,5 mm
Werkstoff des Isolierkörpers: Polyamid (PA)
Gehäusefarbe: rosa
Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
Betriebstemperatur: -35..85 °C
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Art der Banderolierung: ohne
Länge: 284
Breite: 194
Höhe: 44
Gewicht: 0,723
Zolltarifnummer: 85366990
Ursprungsland: PL
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leiterplattensteckverbinder
