WAGO GmbH & Co. KG Buchse für Leiterplatten 4-polig,hellgrün 770-864/011-000

Art.Nr.: 10674266199

EAN: 4050821446316

Verkaufseinheit: 50 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 10.06.25, 03:57 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

110,22 EUR UVP 152,32 EUR Sie sparen 27.6% (42,10 EUR) inkl. 19 % USt


Produktbeschreibung

Buchse für Leiterplatten
abgewinkelt
4-polig
Kod. B
hellgrün

Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz



Die Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 25 A unterstützen bei Aufgaben in der Steuerungs- und Antriebstechnik mit einer einfachen und sicheren Handhabung. Stoßfeste, wartungsfreie und schnelle Klemmenverbindungen bewerkstelligen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Die farbliche und mechanische Kodierung der Leiterplattensteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Die Kodierung B macht den WINSTA® MIDI-Leiterplattensteckverbinder für die Steuerung von Anwendungen in der Automation, der Robotik und im Maschinenbau verwendbar. Der Leiterplattensteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Vollkommene Flexibilität bei der Installation bietet Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Planungen individuell gerecht wird.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Wählen Sie Qualität und Haltbarkeit mit den Leiterplattensteckverbindern WINSTA® MIDI mit Verriegelungsklinke von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für Steuerungen wie zum Beispiel Jalousien und Beleuchtungen.
kundenspezifische Lösungen.
sichere und schnelle Montage.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 50
Bezeichnung: Buchse für Leiterplatten
Typenbezeichnung: 770-864/011-000
Hersteller - Artikelnummer: 770-864/011-000
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Verbindungsart: Leiterplatte zu Kabel
Steckverbinderausführung: freier Steckverbinder
Kontaktausführung: Buchse
Polzahl: 4
Anzahl der Steckkontaktreihen: 1

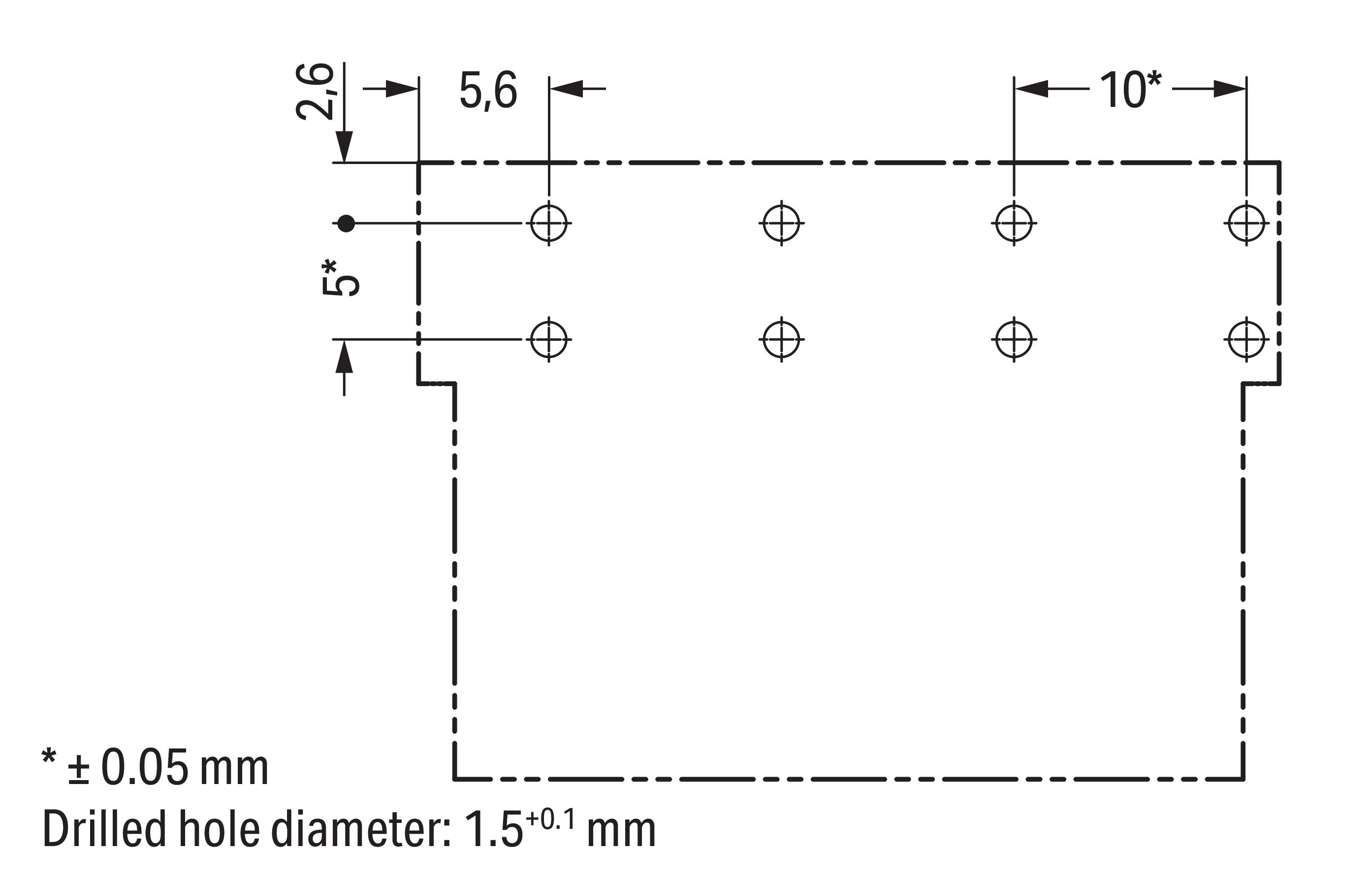

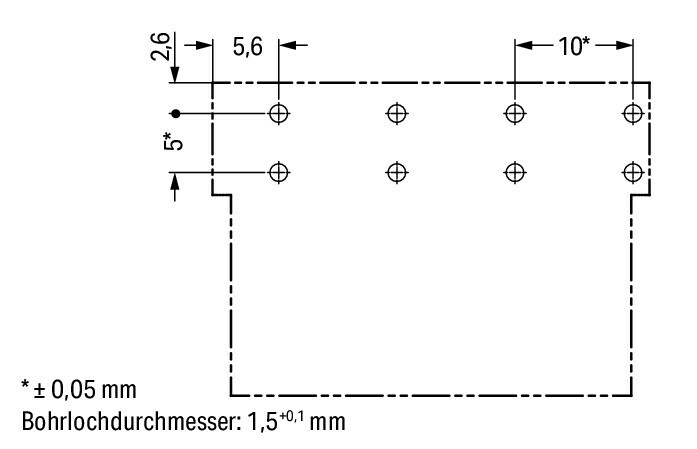

Rastermaß der Kontakte: 10 mm
Rastermaß der Anschlüsse: 10 mm
Winkel Leiterplatte/Kontakt: 0°/180° (horizontal)
Bemessungsstrom In: 25 A
Bemessungsspannung: 400 V
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Werkstoff der Kontaktbeschichtung: Zinn
Ausführung des elektrischen Anschlusses: Lötanschluss
Durchmesser Anschlusspin: 1,28 mm
Länge des Pins: 3,5 mm
Werkstoff des Isolierkörpers: Polyamid (PA)
Gehäusefarbe: grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
Betriebstemperatur: -35..85 °C
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Art der Banderolierung: ohne
Länge: 254
Breite: 172
Höhe: 40
Gewicht: 0,48
Zolltarifnummer: 85366990
Ursprungsland: PL
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leiterplattensteckverbinder

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
