WAGO GmbH & Co. KG Leiterplattenklemme Drücker,0,5mm²,or 233-506
%

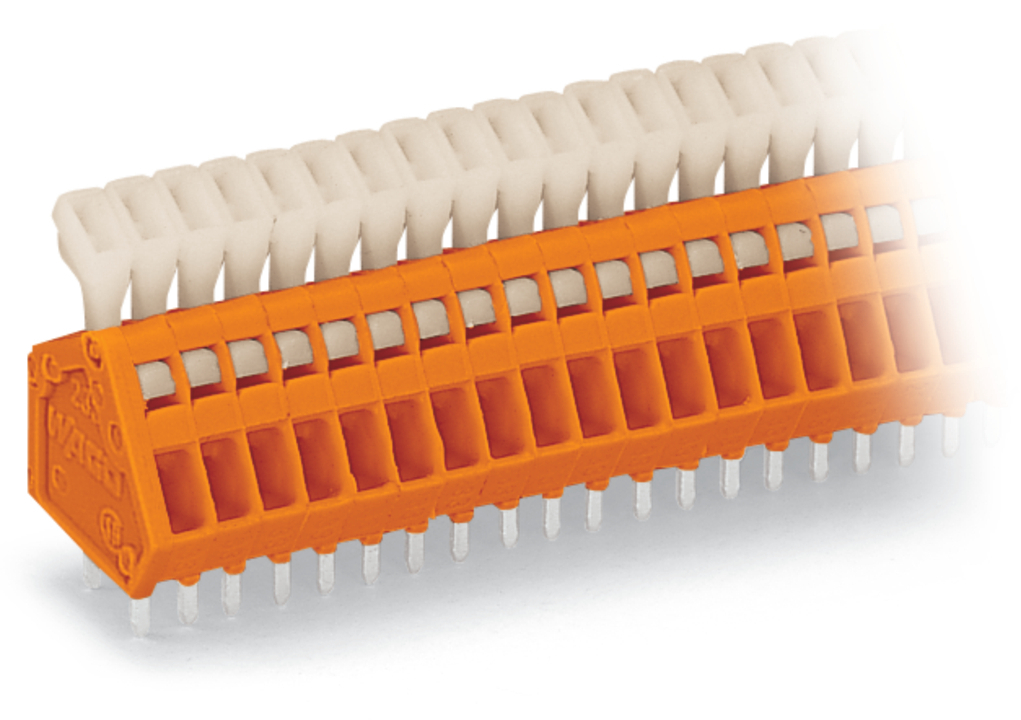

Abbildung ähnlich.



WAGO GmbH & Co. KG Leiterplattenklemme Drücker,0,5mm²,or 233-506

Art.Nr.: 10531159399

EAN: 4045454050313

Verkaufseinheit: 70 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 31.05.26, 09:22 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

138,68 EUR UVP 214,91 EUR Sie sparen 35.5% (76,23 EUR) inkl. 19 % USt


Produktbeschreibung

Leiterplattenklemme
Drücker
0,5 mm²
Rastermaß 2,54 mm
6-polig
CAGE CLAMP®
orange

Leiterplattenklemme Serie 233 mit Drücker

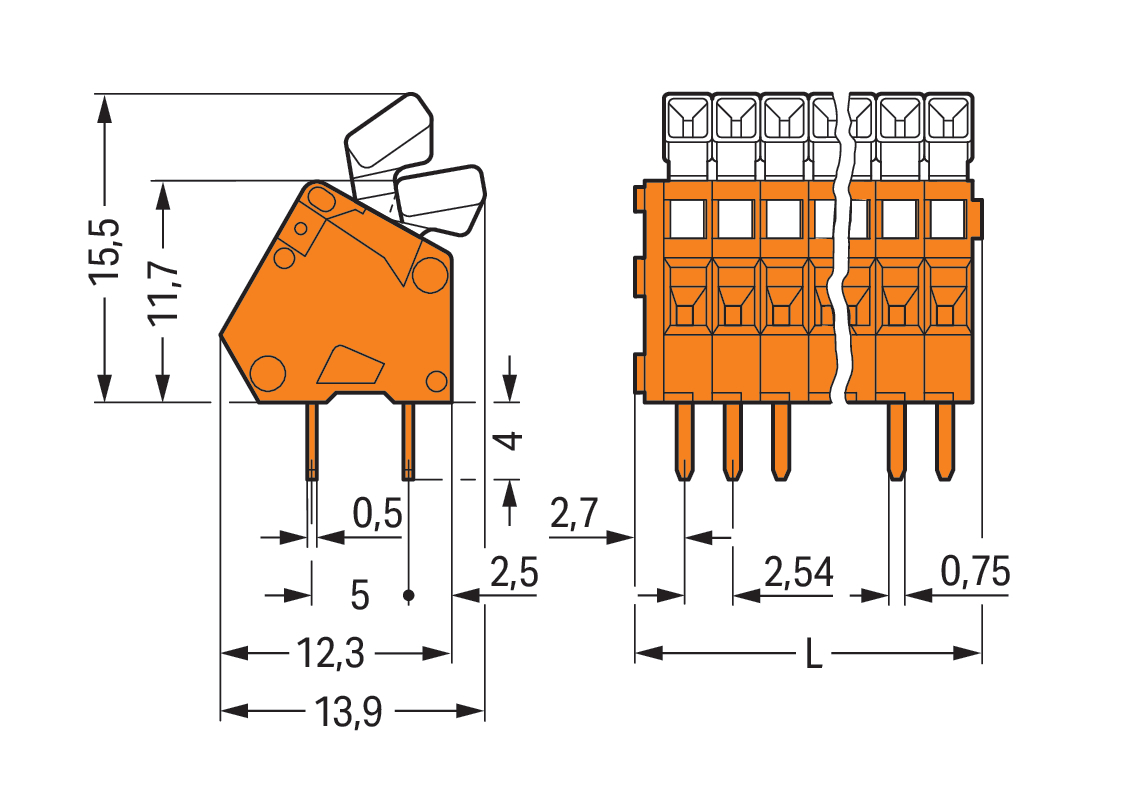

Die Leiterplattenklemme hat die Artikelnummer 233-506 und ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm  erforderlich. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe betragen die Maße (17,54 x 19,5 x 13,9) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 0,5 mm². Für die Kontaktoberfläche wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche in einem 30 °-Winkel eingeführt.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 70
Bezeichnung: Leiterplattenklemme
Typenbezeichnung: 233-506
Hersteller - Artikelnummer: 233-506
Herstellerprogramm: GDS- und Durchführungsklemmen;Produktgruppe 4;Serie 233
Höhe: 15,5 mm
Anzahl der elektrischen Anschlüsse: 6
Anzahl der Etagen: 1
Rastermaß der Anschlüsse: 2,54 mm
Winkel Leiterplatte/Leiteranschluss: sonstige
Bemessungsstrom In: 6 A
Bemessungsspannung: 160 V
Bemessungsstoßspannung: 2,5 kV
Überspannungskategorie: III
Verschmutzungsgrad: 2
Anschlussart Leiter: Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig: 0,08..0,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08..0,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,08..0,5 mm²
Anschlussart Leiterplatte: Lötanschluss
Werkstoff der Anschlussoberfläche: Zinn
Länge des Pins: 4 mm
Werkstoff des Isolierkörpers: Thermoplast
Gehäusefarbe: orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
Betriebstemperatur: -60..105 °C
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Art der Banderolierung: ohne
Länge: 267
Breite: 97
Höhe: 23
Gewicht: 0,189
Zolltarifnummer: 85369010
Ursprungsland: CH
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leiterplattenklemme

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
