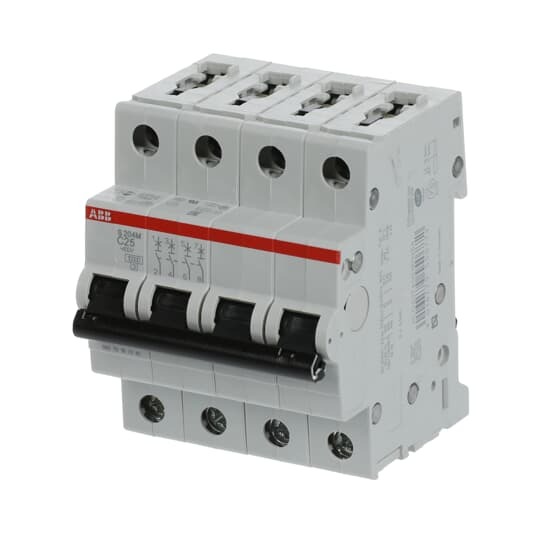

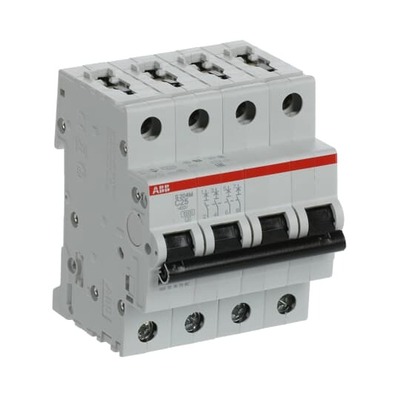

ABB Stotz S&J Sicherungsautomat 10kA 25A C 4p S204M-C25
%
ABB Stotz S&J Sicherungsautomat 10kA 25A C 4p S204M-C25
ABB Stotz S&J Sicherungsautomat 10kA 25A C 4p S204M-C25
ABB Stotz S&J Sicherungsautomat 10kA 25A C 4p S204M-C25


ABB Stotz S&J Sicherungsautomat 10kA 25A C 4p S204M-C25

Art.Nr.: 10064428799

EAN: 4016779550772

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 12.09.26, 16:55 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

181,92 EUR UVP 314,87 EUR Sie sparen 42.2% (132,96 EUR) inkl. 19 % USt

Produktbeschreibung

Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Sicherungsautomat
Typenbezeichnung: S204M-C25
Hersteller - Artikelnummer: 2CDS274001R0254
Herstellerprogramm: S200M;System pro M compact
Einbautiefe: 69 mm
Auslösecharakteristik: C
Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 4
Bemessungsstrom: 25 A
Bemessungsspannung: 400 V
Bemessungsisolationsspannung Ui: 440 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Spannungsart: AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Frequenz: 50..60 Hz
Verlustleistung: 12,8 W
Energiebegrenzungsklasse: 3
Unterputzmontage: nein
Mitschaltender Neutralleiter: nein
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Zusatzeinrichtungen möglich: ja
Breite in Teilungseinheiten: 4
Schutzart (IP): IP20
Umgebungstemperatur während des Betriebs: -25..55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,75..35 mm²
Explosionsgeschützt: nein
Zolltarifnummer: 85362010
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leitungsschutzschalter

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
