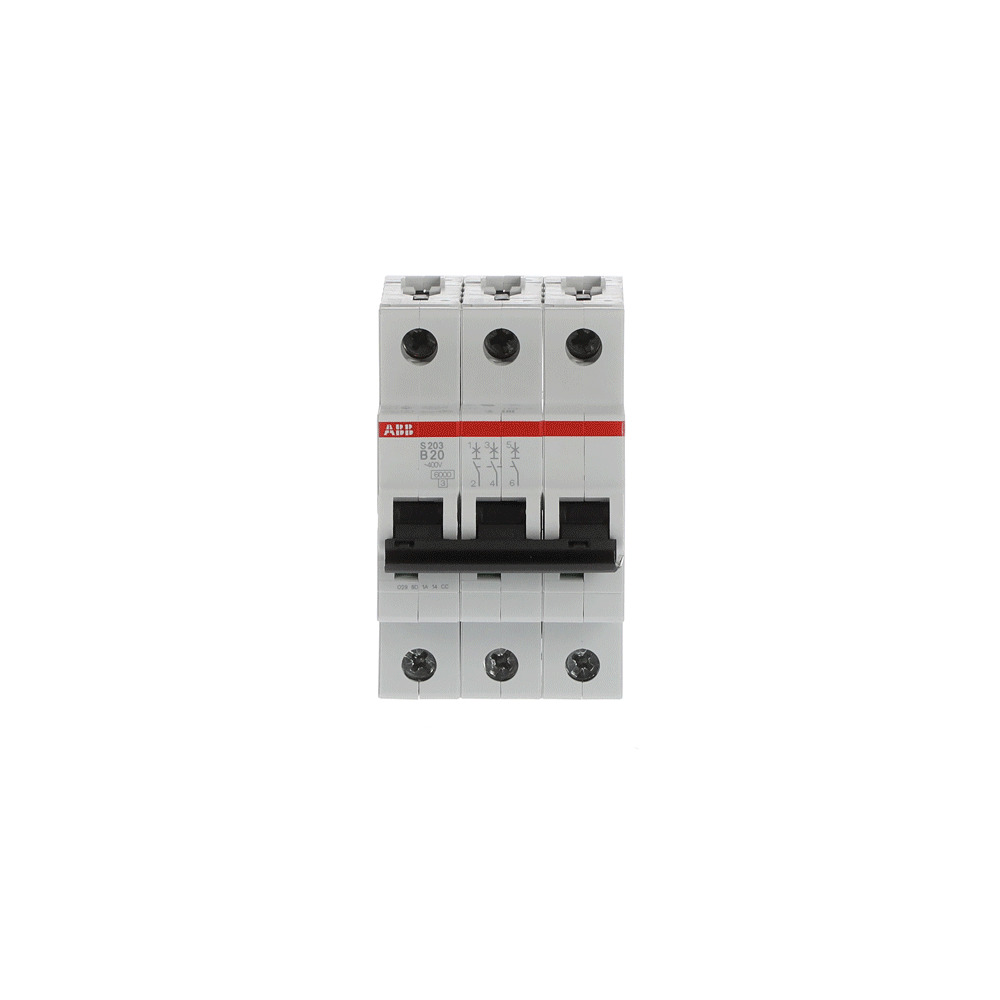

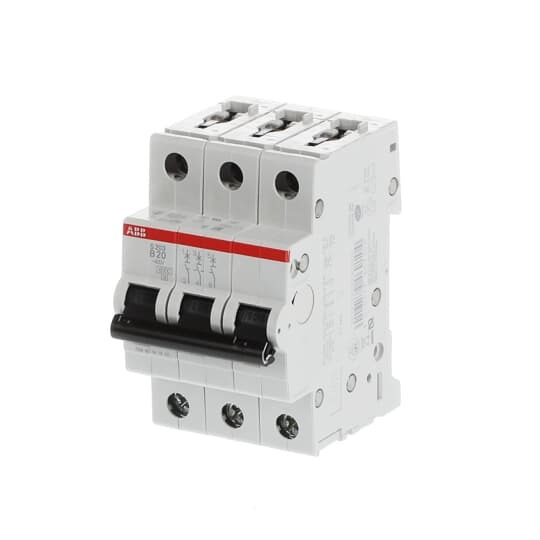

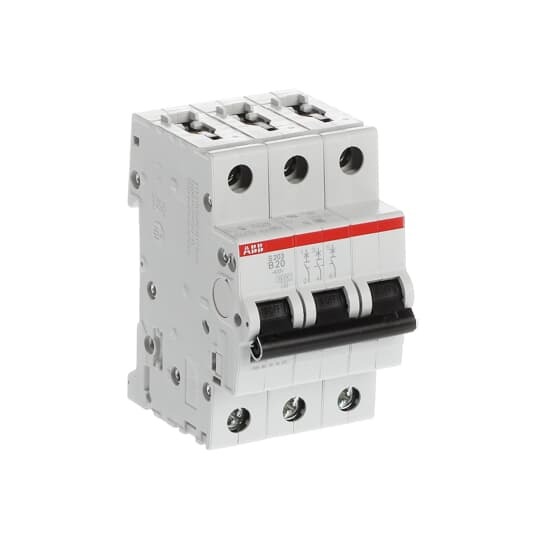

ABB Stotz S&J Sicherungsautomat B,6kA,20A,3P S203-B20

ABB Stotz S&J Sicherungsautomat B,6kA,20A,3P S203-B20

Name: ABB Stotz S&J Sicherungsautomat B,6kA,20A,3P S203-B20
Brand: ABB Stotz S&J
SKU: 0641408
Price: 36.1 EUR
Availability: InStock

Art.Nr.: 10064140899

EAN: 4016779469104

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 01.08.26, 00:31 Uhr

Artikel lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 13:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden schnellstmöglich nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands schnellstmöglich nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

36,10 EUR UVP 107,46 EUR Sie sparen 66.4% (71,36 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 1

Bezeichnung: Sicherungsautomat

Typenbezeichnung: S203-B20

Hersteller - Artikelnummer: 2CDS253001R0205

Herstellerprogramm: S200;System pro M compact

Einbautiefe: 69 mm

Auslösecharakteristik: B

Polzahl (gesamt): 3

Anzahl der abgesicherten Pole: 3

Bemessungsstrom: 20 A

Bemessungsspannung: 400 V

Bemessungsisolationsspannung Ui: 440 V

Bemessungsstoßspannungsfestigkeit Uimp: 4 kV

Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA

Spannungsart: AC/DC

Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20 kA

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA

Frequenz: 50..60 Hz

Verlustleistung: 7,5 W

Energiebegrenzungsklasse: 3

Unterputzmontage: nein

Mitschaltender Neutralleiter: nein

Überspannungskategorie: 3

Verschmutzungsgrad: 3

Zusatzeinrichtungen möglich: ja

Breite in Teilungseinheiten: 3

Schutzart (IP): IP20

Umgebungstemperatur während des Betriebs: -25..55 °C

Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75..25 mm²

Anschließbarer Leiterquerschnitt eindrähtig: 0,75..35 mm²

Explosionsgeschützt: nein

Länge: 395

Breite: 275

Höhe: 210

Zolltarifnummer: 85362010

Ursprungsland: DE

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Leitungsschutzschalter

Lagerstatus

Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Downloads

Datei

Dateigröße

Montageanleitung (5.70 MB)

5.70 MB

Maßzeichnung (0.41 MB)

0.41 MB
