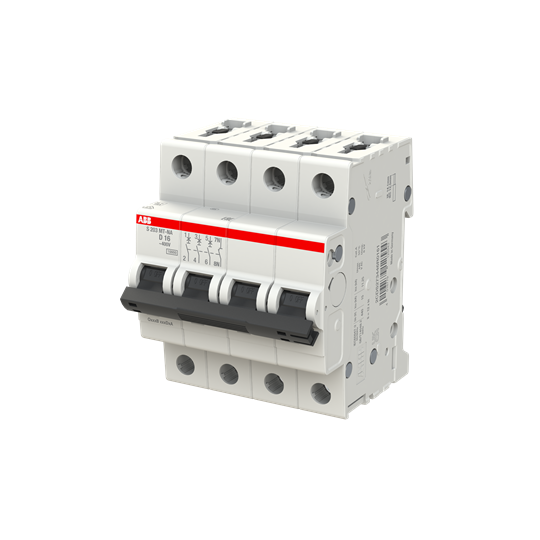

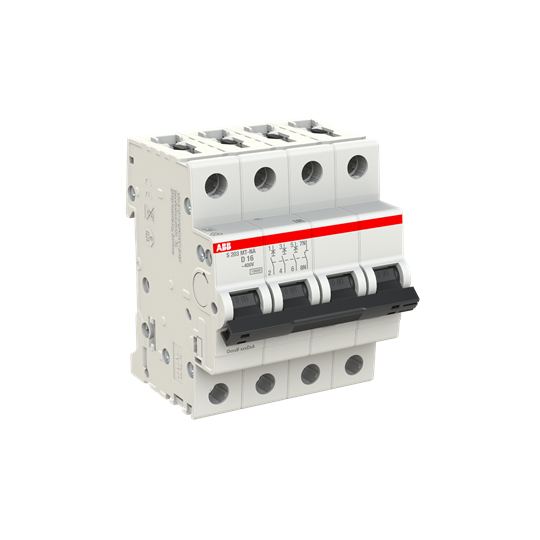

ABB Stotz S&J Sicherungsautomat D-Char. 10kA, 16A, 3P S203MT-D16NA

Name: ABB Stotz S&J Sicherungsautomat D-Char. 10kA, 16A, 3P S203MT-D16NA
Brand: ABB Stotz S&J
SKU: 5724870
Price: 219.06 EUR
Availability: BackOrder

Art.Nr.: 10572487099

EAN: 4016779125543

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 04.07.25, 03:21 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen einen Werktag mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

219,06 EUR UVP 318,92 EUR Sie sparen 31.3% (99,86 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Die Sicherungsautomaten der Baureihe S200MT sind speziell für das Bahnsegment geeignet und schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2, Gefahrenlevel R26/HL3 nach DIN EN 45545 und Anforderungsklasse 3 nach NF F 16-101/102 (I2-F3) sowie Kategorie 1 - Klasse A/B (montiert) nach IEC 61373. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Die reale Schaltstellungsanzeige wird über ein Sichtfenster angezeigt, auch bei blockiertem Schalthebel. Leiterquerschnitte bis zu 25 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 1

Bezeichnung: Sicherungsautomat D-Char.

Typenbezeichnung: S203MT-D16NA

Hersteller - Artikelnummer: 2CDS273446R0161

Herstellerprogramm: S200MT

Einbautiefe: 69 mm

Auslösecharakteristik: D

Polzahl (gesamt): 4

Anzahl der abgesicherten Pole: 3

Bemessungsstrom: 16 A

Bemessungsspannung: 400 V

Bemessungsisolationsspannung Ui: 440 V

Bemessungsstoßspannungsfestigkeit Uimp: 4 kV

Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA

Spannungsart: AC

Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA

Frequenz: 50..60 Hz

Verlustleistung: 10 W

Energiebegrenzungsklasse: 3

Unterputzmontage: nein

Mitschaltender Neutralleiter: ja

Überspannungskategorie: 3

Verschmutzungsgrad: 3

Zusatzeinrichtungen möglich: ja

Breite in Teilungseinheiten: 4

Schutzart (IP): IP20

Umgebungstemperatur während des Betriebs: -40..70 °C

Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75..25 mm²

Anschließbarer Leiterquerschnitt eindrähtig: 0,75..35 mm²

Explosionsgeschützt: nein

Zolltarifnummer: 85362010

Ursprungsland: DE

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Leitungsschutzschalter

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von ABB Stotz S&J

Information des Herstellers zur Herstellerartikelnummer 2CDS273446R0161 – Link 1 Information des Herstellers zur Herstellerartikelnummer 2CDS273446R0161 – Link 2 Information des Herstellers zur Herstellerartikelnummer 2CDS273446R0161 – Link 3 Information des Herstellers zur Herstellerartikelnummer 2CDS273446R0161 – Link 4 Information des Herstellers zur Herstellerartikelnummer 2CDS273446R0161 – Link 5

Downloads

Datei

Dateigröße

Produktdatenblatt Produktdatenblatu (0.42 MB)

0.42 MB

Gebrauchsanleitung Gebrauchsanleitunh (5.70 MB)

5.70 MB
