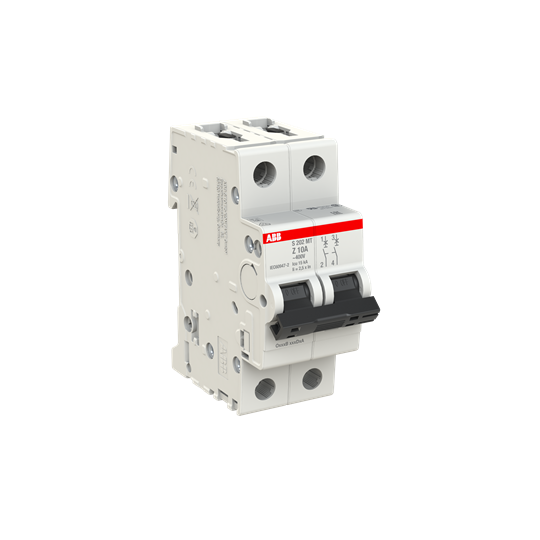

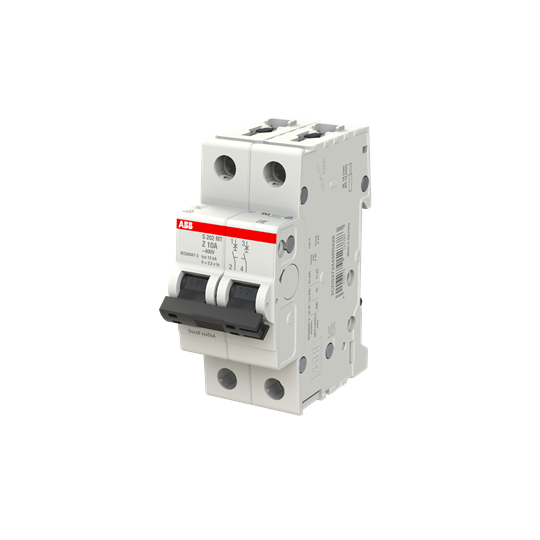

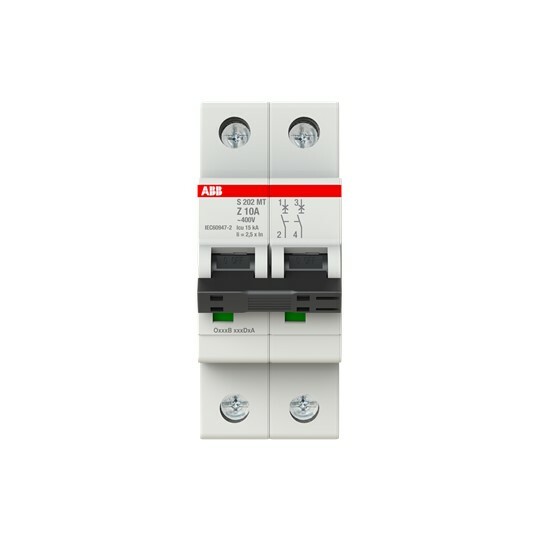

ABB Stotz S&J Sicherungsautomat Z-Char. 10kA, 10A, 2P S202MT-Z10
%


ABB Stotz S&J Sicherungsautomat Z-Char. 10kA, 10A, 2P S202MT-Z10

Art.Nr.: 10572514599

EAN: 4016779127783

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 09.06.25, 03:46 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

78,87 EUR UVP 114,84 EUR Sie sparen 31.3% (35,96 EUR) inkl. 19 % USt

Produktbeschreibung

Die Sicherungsautomaten der Baureihe S200MT sind speziell für das Bahnsegment geeignet und schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2, Gefahrenlevel R26/HL3 nach DIN EN 45545 und Anforderungsklasse 3 nach NF F 16-101/102 (I2-F3) sowie Kategorie 1 - Klasse A/B (montiert) nach IEC 61373. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Die reale Schaltstellungsanzeige wird über ein Sichtfenster angezeigt, auch bei blockiertem Schalthebel. Leiterquerschnitte bis zu 25 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 5
Bezeichnung: Sicherungsautomat Z-Char.
Typenbezeichnung: S202MT-Z10
Hersteller - Artikelnummer: 2CDS272445R0428
Herstellerprogramm: S200MT
Einbautiefe: 69 mm
Auslösecharakteristik: Z
Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 2
Bemessungsstrom: 10 A
Bemessungsspannung: 440 V
Bemessungsisolationsspannung Ui: 440 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Spannungsart: AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Frequenz: 50..60 Hz
Verlustleistung: 5,4 W
Energiebegrenzungsklasse: 3
Unterputzmontage: nein
Mitschaltender Neutralleiter: nein
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Zusatzeinrichtungen möglich: ja
Breite in Teilungseinheiten: 2
Schutzart (IP): IP20
Umgebungstemperatur während des Betriebs: -40..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,75..35 mm²
Explosionsgeschützt: nein
Zolltarifnummer: 85362010
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leitungsschutzschalter

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von ABB Stotz S&J

Downloads

 Produktdatenblatt Produktdatenblatu (0.33 MB)

 Gebrauchsanleitung Gebrauchsanleitunh (5.70 MB)
