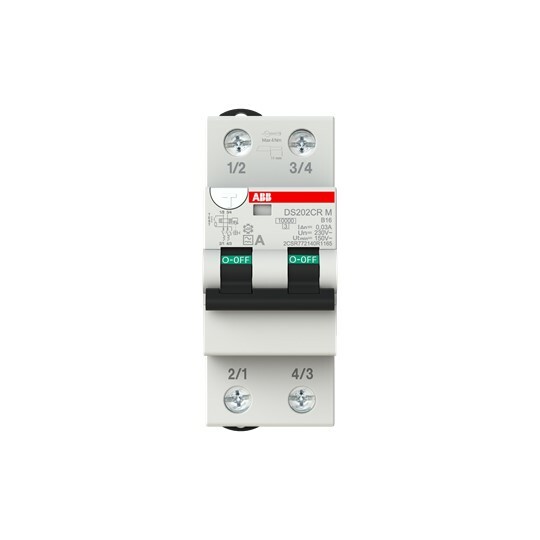

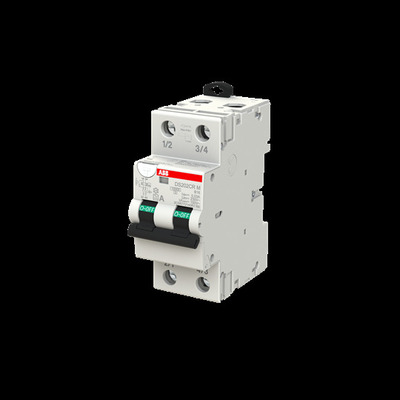

ABB Stotz S&J FI/LS-Schalter DS202CR M B16 A30
%
ABB Stotz S&J FI/LS-Schalter DS202CR M B16 A30
ABB Stotz S&J FI/LS-Schalter DS202CR M B16 A30


ABB Stotz S&J FI/LS-Schalter DS202CR M B16 A30

Art.Nr.: 10572741499

EAN: 4022903034490

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 16.07.26, 17:04 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

132,26 EUR UVP 244,90 EUR Sie sparen 46% (112,64 EUR) inkl. 19 % USt

Produktbeschreibung

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA).
Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS202CR fit für den weltweiten Einsatz.
Für 50 Hz Netze mit 2 Phasen 230 V AC (ohne N-Leiter) oder mobile Verteiler über Schutzkontaktstecker (1P+N) versorgt, wie z.B.: Caravan-Anwendungen.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS202CR MA Typ A ist 2-polig geschützt (LS), 2-polig schaltend.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: FI/LS-Schalter
Typenbezeichnung: DS202CR M B16 A30
Hersteller - Artikelnummer: 2CSR772140R1165
Herstellerprogramm: DS202CR M
Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 2
Bemessungsspannung: 230 V
Bemessungsisolationsspannung Ui: 440 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 0,03 A
Fehlerstrom-Typ: A
Energiebegrenzungsklasse: 3
Verlustleistung: 4,2 W
Bemessungsabschaltvermögen nach EN 61009: 10 kA
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
Abschaltcharakteristik: unverzögert
Stoßstromfestigkeit: 0,25 kA
Spannungsart: AC
Frequenz: 50 Hz
Auslösecharakteristik: B
Mitschaltender Neutralleiter: ja
Mit Verriegelungsvorrichtung: nein
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Umgebungstemperatur während des Betriebs: -25..55 °C
Breite in Teilungseinheiten: 2
Einbautiefe: 72 mm
Unterputzmontage: nein
Fehlauslöseschutz: nein
Schutzart (IP): IP20
Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
Länge: 80
Breite: 40
Höhe: 106
Gewicht: 0,245
Zolltarifnummer: 85363010
Ursprungsland: IT
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kombination FI-Schalter/Leitungsschutzschalter

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
