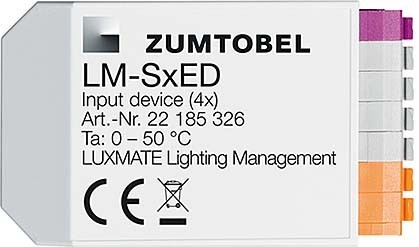

Zumtobel Group Lichtsteuerkomponente LM-SxED

Art.Nr.: 10141448899

EAN: 9006210436876

Verkaufseinheit: 1 Stück

Hersteller: Zumtobel Group

Update: 11.03.24, 00:19 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

152,67 EUR UVP 232,05 EUR Sie sparen 34.2% (79,38 EUR) inkl. 19 % USt


Produktbeschreibung

Eingangsgerät mit vier adressierbaren Eingängen zur Integration eines konventionellen Licht-, Fenster-, Jalousien-, Leinwand-Tasters, Schalt-Wechsel-Schalters/-Tasters, Bewegungsmelders, einer Zeitschaltuhr oder eines anderen Kontaktgebers in ein busgeführtes Licht- und Raummanagement-System. Je nach Adressierung eines Eingangs können alle Aktoren eines Raumes oder eine Aktorengruppe des Raumes bedient werden. Verwendung als: - Schalteingang: kurze Betätigung eines der angeschlossenen Taster, Wechsel zwischen den zwei Stimmungen "
Abwesend 0"
und "
Anwesend 1"
- Schalt-Dim-Eingang: kurze Betätigung eines angeschlossenen Tasters, Wechsel zwischen den zwei Stimmungen "
Abwesend 0"
und "
Anwesend 1"
. Lange Betätigung des Tasters: die Beleuchtung wird abwechselnd auf- bzw. abgedimmt. - Schalt-Wechseleingang: durch Schließung eines an die Eingänge "
T1 / T2"
angeschlossenen Kontaktgebers wird die Stimmung "
Anwesend 1"
aufgerufen werden bzw. durch die Öffnung eines an die Eingänge "
T3 / T4"
angeschlossenen Kontaktgebers wird die Stimmung "
Abwesend 0"
aufgerufen. Dauerkontaktgeber an die gebrückten Klemmen "
ON"
und "
OFF"
anschließen. Der Eingang des Geräts verfügt über je zwei Klemmen "
ON"
und "
OFF"
. - Jalousien- oder Leinwandeingang: durch Betätigung eines an die Eingänge "
T1 / T2"
angeschlossenen Tasters können Behänge/Leinwände des Raumes aufgefahren und durch die Betätigung eines an die Eingänge "
T<"
angeschlossenen Tasters abgefahren werden. Betätigung länger (> 3s): Behänge/Leinwände fahren in die jeweilige Endposition bzw. Arbeitsstellung. Der Gerät verfügt über je zwei Eingänge "
T>"
und "
T<"
. - Fenstereingang: durch Betätigung eines an die Eingänge "
T>"
angeschlossenen Tasters können Fenster des Raumes geöffnet und durch die Betätigung eines an die Eingänge "
T<"
angeschlossenen Tasters geschlossen werden. Betätigung länger (> 3s): Fenster fahren in Endposition. Das Gerät verfügt über je zwei Eingänge "
T>"
und "
T<"

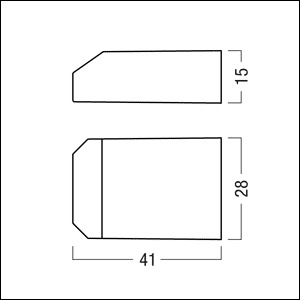

. Die Versorgung erfolgt über die Busleitung, die Busleitungen sind am Eingang des Gerätes anschraubbar. Montage in Unterputzdose (Durchmesser 60 mm, Tiefe 42 mm), hinter Schalter oder Taster, flammwidriges Polycarbonat, halogenfrei, transparent. Die Kontaktgeber sind mit potentialfreiem Schaltkontakt auszuführen, ausgelegt für mindestens 15VDC, die an den Zuleitungen des Gerätes anschließbar sind. Abmessungen 41,2 x 28,2 mm, Gewicht: 12 g

technische Daten

Hersteller: Zumtobel Group
Verpackungseinheit: 1
Bezeichnung: Lichtsteuerkomponente
Typenbezeichnung: LM-SxED
Hersteller - Artikelnummer: 22185326
Herstellerprogramm: Systemkomponenten
Bussystem KNX: nein
Bussystem KNX-Funk: nein
Bussystem Funkbus: nein
Bussystem LON: nein
Bussystem Powernet: nein
Andere Bussysteme: sonstige
Funk bidirektional: nein
Montageart: Unterputz
Mit Busankopplung: ja
Busmodul abnehmbar: nein
Anzahl der Eingänge: 4
Eingangsspannung: 15 V
Art der Eingangsspannung: DC
Externe Abfragespannung notwendig: nein
Länge: 90
Breite: 87
Höhe: 33
Gewicht: 0,052
Zolltarifnummer: 85389099
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Bussystem-Binäreingang

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
