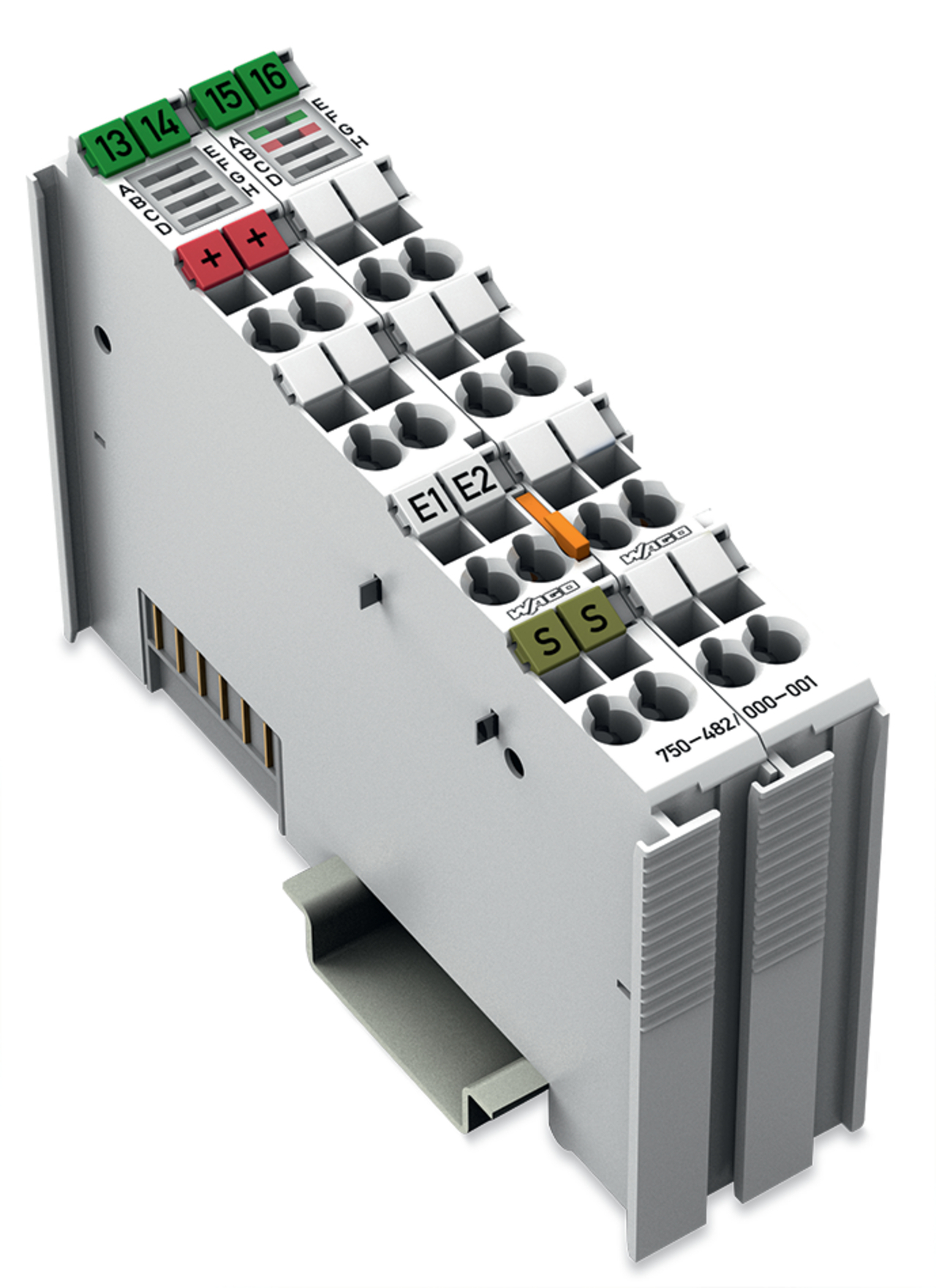

WAGO GmbH & Co. KG 2-Kanal-Analogeingang 4 20 mA 750-482/000-001
Art.Nr.: 10860922299
EAN: 4055143686327
Verkaufseinheit: 1 Stück
Hersteller: WAGO GmbH & Co. KG
Update: 11.03.26, 03:49 Uhr
EUR
537.28
NewCondition
537,28 EUR inkl. 19 % USt
Produktbeschreibung
2-Kanal-Analogeingang
4 20 mA HART

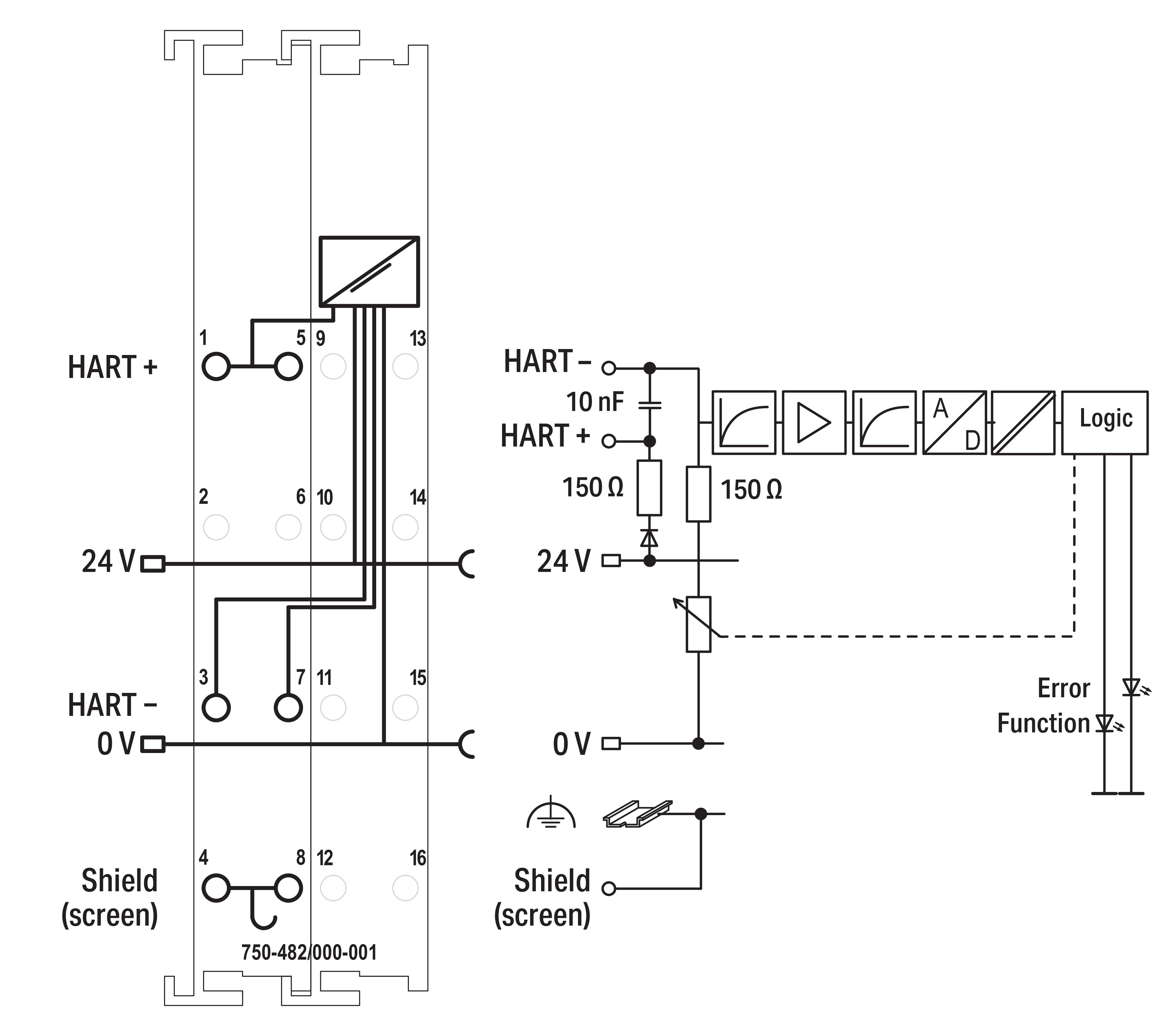

NAMUR NE 43Das Analogeingangsmodul hat die Aufgabe, die im Feld befindlichen Messumformer zu versorgen und analoge Messsignale galvanisch getrennt zum Bussystem zu übertragen.
Die Versorgungsspannung von 24 V wird über die Leistungskontakte für das Feld eingespeist. Der Schirmanschluss ist direkt zur Tragschiene geführt. Der Überlastschutz schaltet den Messeingang ab einem Strom von ca. 25 mA in den hochohmigen Zustand. Der hochohmige Zustand wird bei Rückkehr in den normalen Messbereich automatisch zurückgesetzt. Dieses Modul liefert die Spannungsversorgung für 2-Leiter-Messumformer, die keine eigene Spannungsversorgung haben.
Es können pro Kanal bis zu 4 HART-Nebenvariablen (PV, SV, TV, QV) in das zyklische Prozessabbild des Kopplers bzw. Controllers eingeblendet werden (parametrierbar). Für die HART-Kommunikation zu angeschlossenen intelligenten HART-Feldgeräten kann das HART-Protokoll ins zyklische Prozessabbild des Kopplers bzw. Controllers eingeblendet werden (parametrierbar).
Für einige (programmierbare) Feldbuskoppler stehen FDT-/DTM-Gerätetreiber zur Verfügung, mit denen HART-Tool-Routing zum angeschlossenen HART-Gerät möglich ist.
Hinweis:
Das Analogeingangsmodul darf nur in Verbindung mit einem Feldeinspeisefilter (Surge) Bestellnr. 750-624/020-001 betrieben werden!
4 20 mA HART
NAMUR NE 43Das Analogeingangsmodul hat die Aufgabe, die im Feld befindlichen Messumformer zu versorgen und analoge Messsignale galvanisch getrennt zum Bussystem zu übertragen.
Die Versorgungsspannung von 24 V wird über die Leistungskontakte für das Feld eingespeist. Der Schirmanschluss ist direkt zur Tragschiene geführt. Der Überlastschutz schaltet den Messeingang ab einem Strom von ca. 25 mA in den hochohmigen Zustand. Der hochohmige Zustand wird bei Rückkehr in den normalen Messbereich automatisch zurückgesetzt. Dieses Modul liefert die Spannungsversorgung für 2-Leiter-Messumformer, die keine eigene Spannungsversorgung haben.
Es können pro Kanal bis zu 4 HART-Nebenvariablen (PV, SV, TV, QV) in das zyklische Prozessabbild des Kopplers bzw. Controllers eingeblendet werden (parametrierbar). Für die HART-Kommunikation zu angeschlossenen intelligenten HART-Feldgeräten kann das HART-Protokoll ins zyklische Prozessabbild des Kopplers bzw. Controllers eingeblendet werden (parametrierbar).
Für einige (programmierbare) Feldbuskoppler stehen FDT-/DTM-Gerätetreiber zur Verfügung, mit denen HART-Tool-Routing zum angeschlossenen HART-Gerät möglich ist.
Hinweis:
Das Analogeingangsmodul darf nur in Verbindung mit einem Feldeinspeisefilter (Surge) Bestellnr. 750-624/020-001 betrieben werden!
technische Daten
Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 1
Bezeichnung: 2-Kanal-Analogeingang
Typenbezeichnung: 750-482/000-001
Hersteller - Artikelnummer: 750-482/000-001
Herstellerprogramm: I/O-System;Produktgruppe 15;Serie 750;Serie 750;WAGO - I/O - Systeme
Versorgungsspannung bei DC: 24 V
Spannungsart der Versorgungsspannung: DC
Eingang, Strom: nein
Eingang, Spannung: ja
Eingang, Widerstand: nein
Eingang, Widerstandsthermometer: nein
Eingang, Thermoelement: nein
Eingangssignal konfigurierbar: nein
Auflösung der Analogeingänge: 12 Bit
Ausgang, Strom: nein
Ausgang, Spannung: nein
Ausgangssignal konfigurierbar: nein
Anzahl der analogen Eingänge: 2
Analoge Eingänge konfigurierbar: nein
Analoge Ausgänge konfigurierbar: nein
Unterstützt Protokoll für EtherCAT: nein
Unterstützt Protokoll für TCP/IP: nein
Unterstützt Protokoll für PROFIBUS: nein
Unterstützt Protokoll für CAN: nein
Unterstützt Protokoll für INTERBUS: nein
Unterstützt Protokoll für ASI: nein
Unterstützt Protokoll für KNX: nein
Unterstützt Protokoll für MODBUS: nein
Unterstützt Protokoll für Data-Highway: nein
Unterstützt Protokoll für DeviceNet: nein
Unterstützt Protokoll für SUCONET: nein
Unterstützt Protokoll für LON: nein
Unterstützt Protokoll für PROFINET IO: nein
Unterstützt Protokoll für PROFINET CBA: nein
Unterstützt Protokoll für SERCOS: nein
Unterstützt Protokoll für Foundation Fieldbus: nein
Unterstützt Protokoll für EtherNet/IP: nein
Unterstützt Protokoll für AS-Interface Safety at Work: nein
Unterstützt Protokoll für DeviceNet Safety: nein
Unterstützt Protokoll für INTERBUS-Safety: nein
Unterstützt Protokoll für PROFIsafe: nein
Unterstützt Protokoll für SafetyBUS p: nein
Unterstützt Protokoll für sonstige Bussysteme: nein
Funkstandard Bluetooth: nein
Funkstandard WLAN 802.11: nein
Funkstandard GPRS: nein
Funkstandard GSM: nein
Funkstandard UMTS: nein
IO-Link Master: nein
Systemkomponente: ja
Schutzart (IP): IP20
Ausführung des elektrischen Anschlusses: Federzuganschluss
Feldbusanschluss über seperaten Buskoppler möglich: ja
Tragschienenmontage möglich: ja
Wand-/Direktmontage möglich: nein
Fronteinbau möglich: nein
Rack-Montage möglich: nein
Geeignet für Sicherheitsfunktionen: nein
SIL nach IEC 61508: ohne
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): nein
Zugehöriges Betriebsmittel (Ex ib): nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Zertifiziert für UL-Gefahrenbereich Klasse I: ja
Zertifiziert für UL-Gefahrenbereich Klasse II: nein
Zertifiziert für UL-Gefahrenbereich Klasse III: nein
Zertifiziert für UL-Gefahrenbereich Division 1: ja
Zertifiziert für UL-Gefahrenbereich Division 2: nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): ja
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): ja
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): ja
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): ja
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): nein
Breite: 24 mm
Höhe: 100 mm
Tiefe: 67,79999999 mm
Länge: 104
Breite: 32
Höhe: 74
Gewicht: 0,113
Zolltarifnummer: 85389099
Ursprungsland: DE
Reachkennzeichen: J
Kennzeichen Abakus: N
Artikelklasse: Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul
