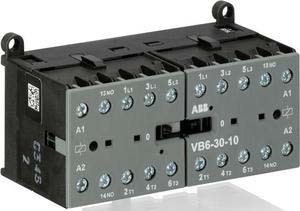

ABB Stotz S&J Wendeschütz VB6-30-10-01

Name: ABB Stotz S&J Wendeschütz VB6-30-10-01
Brand: ABB Stotz S&J
SKU: 0743300
Price: 63.85 EUR
Availability: BackOrder

Art.Nr.: 10074330099

EAN: 4013614052378

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 04.08.26, 18:16 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 13:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden schnellstmöglich nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands schnellstmöglich nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

63,85 EUR UVP 124,95 EUR Sie sparen 48.9% (61,10 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf. Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 5

Bezeichnung: Wendeschütz

Typenbezeichnung: VB6-30-10-01

Hersteller - Artikelnummer: GJL1211901R0101

Herstellerprogramm: VB6

Funktion: Wendeschütz

Tragschienenmontage möglich: ja

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 V

Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24 V

Spannungsart zur Betätigung: AC

Anzahl der Schließer als Hauptkontakte: 3

Anschlussart Hauptstromkreis: Schraubanschluss

Spannungsart der Betriebsspannung: AC

Betriebsspannung bei AC 50 Hz: 690 V

Betriebsspannung bei AC 60 Hz: 690 V

Betriebsspannung bei DC: 2,5 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 6 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW

Bemessungsbetriebsleistung NEMA: 1,4914 kW

Anzahl der Hilfskontakte als Schließer: 1

Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss

Schutzart (IP): IP20

Schutzart (NEMA): 1

Breite: 96,2 mm

Höhe: 57,5 mm

Tiefe: 46,7 mm

Länge: 280

Breite: 115

Höhe: 54

Gewicht: 1,845

Zolltarifnummer: 85365080

Ursprungsland: DE

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Schützkombination

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Downloads

Datei

Dateigröße

Montageanleitung (2.29 MB)

2.29 MB

Maßzeichnung (0.19 MB)

0.19 MB

Maßzeichnung 2 (0.12 MB)

0.12 MB
