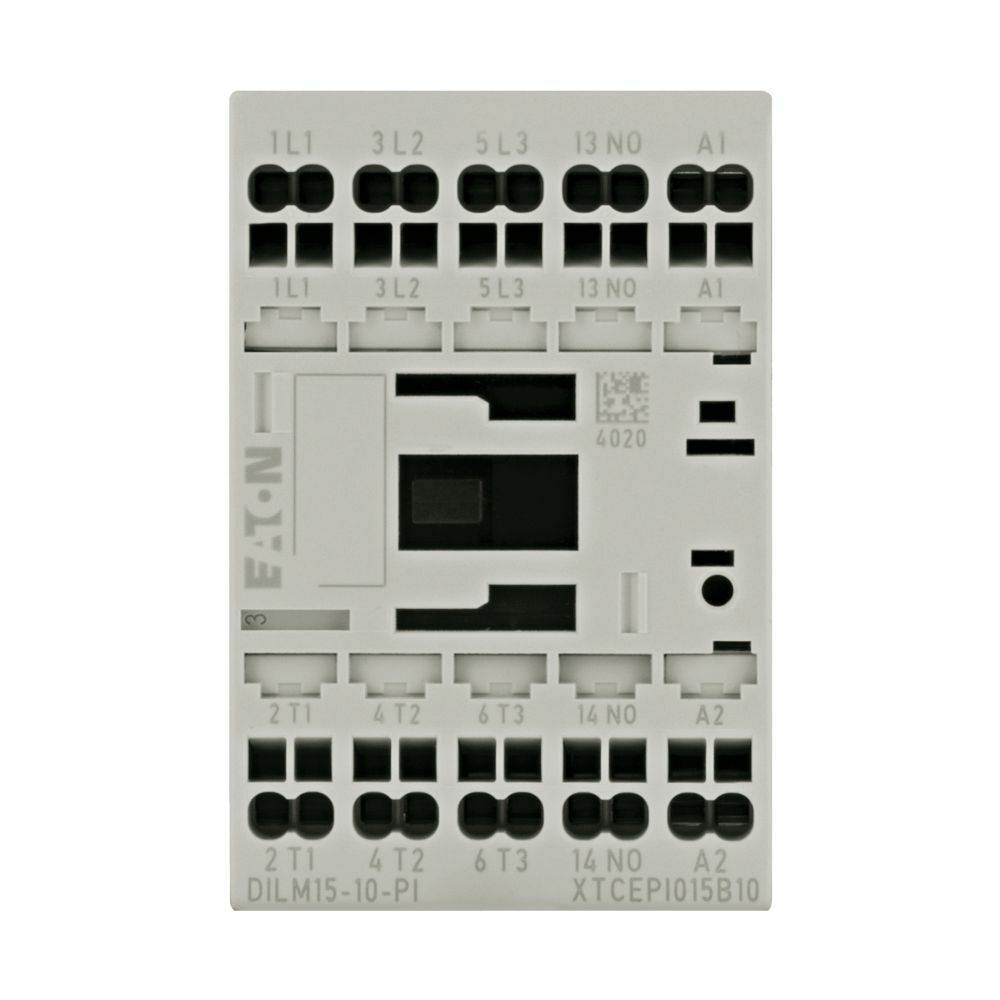

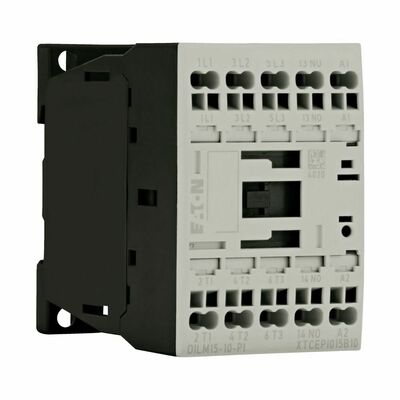

Eaton Leistungsschütz DILM15-10(230#199654
%
Eaton Leistungsschütz DILM15-10(230#199654
Eaton Leistungsschütz DILM15-10(230#199654
Eaton Leistungsschütz DILM15-10(230#199654
Eaton Leistungsschütz DILM15-10(230#199654


Eaton Leistungsschütz DILM15-10(230#199654

Art.Nr.: 10211178199

EAN: 4015081983551

Verkaufseinheit: 1 Stück

Hersteller:  eaton

Update: 28.04.26, 06:07 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

53,21 EUR UVP 88,89 EUR Sie sparen 40.1% (35,69 EUR) inkl. 19 % USt

Produktbeschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A

technische Daten

Hersteller: Eaton
Verpackungseinheit: 1
Bezeichnung: Leistungsschütz
Typenbezeichnung: DILM15-10(230#199654
Hersteller - Artikelnummer: 199654
Herstellerprogramm: Moeller series
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 230 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Spannungsart zur Betätigung: AC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Federzuganschluss
Betriebsspannung bei AC 50 Hz: 24..690 V
Betriebsspannung bei AC 60 Hz: 24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15,5 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
Bemessungsbetriebsleistung NEMA: 0 kW
Anzahl der Hilfskontakte als Schließer: 1
Geeignet für Reiheneinbau: nein
Breite: 45 mm
Höhe: 68 mm
Tiefe: 75 mm
Länge: 79
Breite: 46
Höhe: 70
Gewicht: 0,238
Zolltarifnummer: 85364900
Ursprungsland: RO
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
