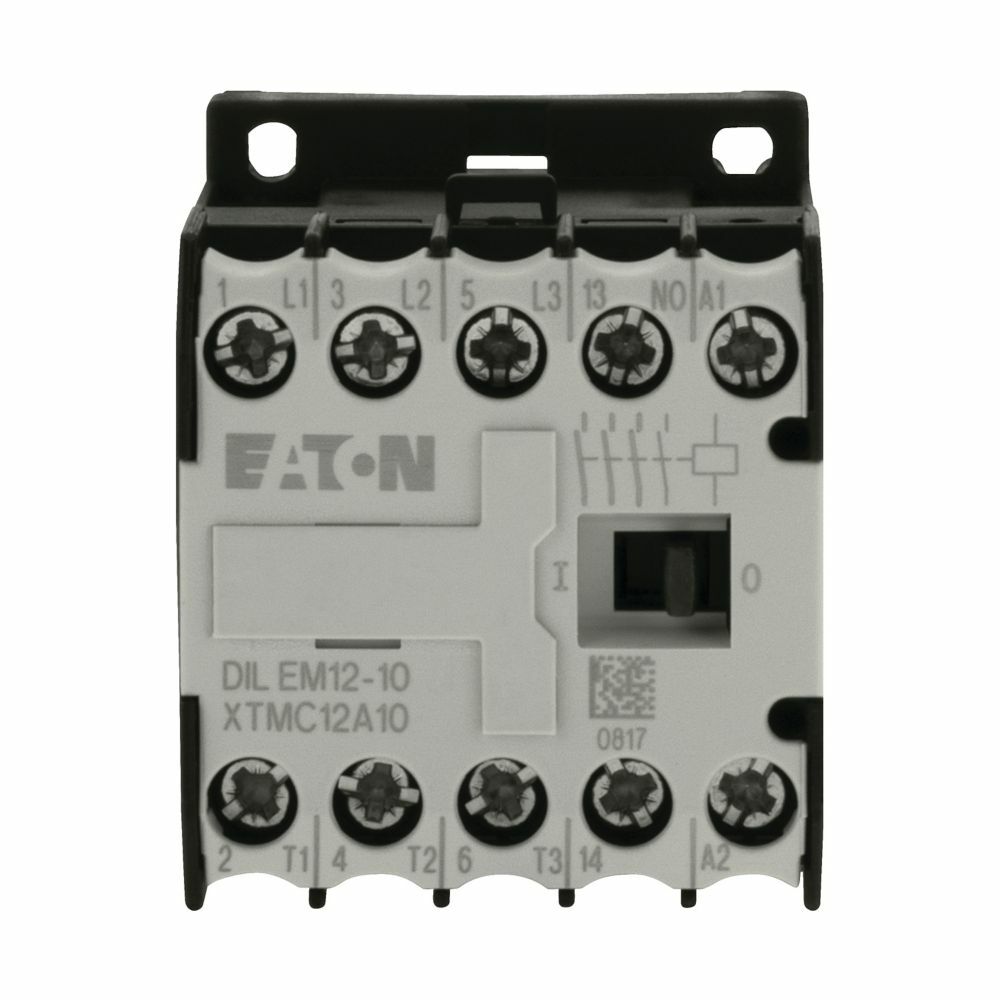

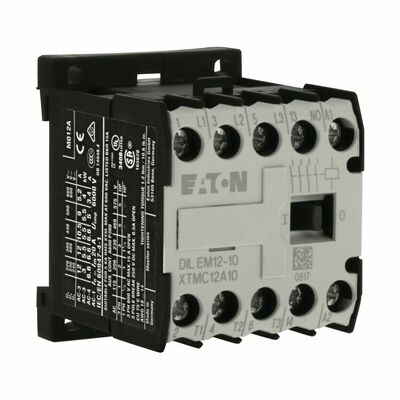

Eaton Leistungsschütz 3polig 24 V 380/400V DILEM12-10#151669
%
Abbildung ähnlich.
Eaton Leistungsschütz 3polig 24 V 380/400V DILEM12-10#151669
Eaton Leistungsschütz 3polig 24 V 380/400V DILEM12-10#151669
Eaton Leistungsschütz 3polig 24 V 380/400V DILEM12-10#151669
Eaton Leistungsschütz 3polig 24 V 380/400V DILEM12-10#151669


Eaton Leistungsschütz 3polig 24 V 380/400V DILEM12-10#151669

Art.Nr.: 10350942799

EAN: 4015081484577

Verkaufseinheit: 105 Stück

Hersteller:  eaton

Update: 08.06.26, 15:58 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

5.706,80 EUR UVP 9.722,36 EUR Sie sparen 41.3% (4.015,56 EUR) inkl. 19 % USt

Produktbeschreibung

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: DILEM, DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Gleichstrombetätigung

technische Daten

Hersteller: Eaton
Verpackungseinheit: 1
Bezeichnung: Leistungsschütz 3polig
Typenbezeichnung: DILEM12-10#151669
Hersteller - Artikelnummer: 151669
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
Bemessungssteuerspeisespannung Us bei DC: 24 V
Spannungsart zur Betätigung: DC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 24..690 V
Betriebsspannung bei AC 60 Hz: 24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6,6 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
Bemessungsbetriebsleistung NEMA: 3,7 kW
Anzahl der Hilfskontakte als Schließer: 1
Geeignet für Reiheneinbau: nein
Breite: 45 mm
Höhe: 58 mm
Tiefe: 54 mm
Länge: 397
Breite: 249
Höhe: 397
Gewicht: 23,061
Zolltarifnummer: 85364900
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: TEXT_ET_SONEPAR_IMPORT_LAGER_CODE_7

zusätzliche Produktinformationen von eaton
