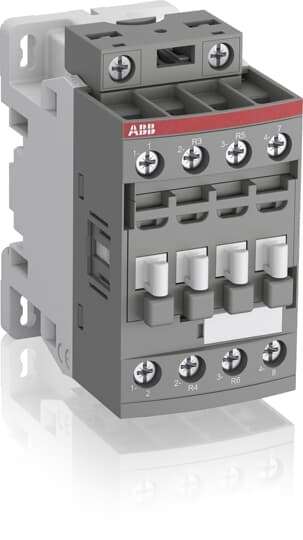

ABB Stotz S&J Schütz 50/60Hz / 20-60V DC AF16-22-00-11
%


ABB Stotz S&J Schütz 50/60Hz / 20-60V DC AF16-22-00-11

Art.Nr.: 10820918299

EAN: 3471523116313

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 15.01.26, 03:34 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

59,06 EUR UVP 116,62 EUR Sie sparen 49.4% (57,56 EUR) inkl. 19 % USt

Produktbeschreibung

Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Schütz
Typenbezeichnung: AF16-22-00-11
Hersteller - Artikelnummer: 1SBL177501R1100
Herstellerprogramm: AF16
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24..60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24 V
Bemessungssteuerspeisespannung Us bei DC: 20 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Öffner als Hauptkontakte: 2
Anzahl der Schließer als Hauptkontakte: 2
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 690 V
Betriebsspannung bei AC 60 Hz: 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Geeignet für Reiheneinbau: nein
Breite: 45 mm
Höhe: 86 mm
Tiefe: 77 mm
Länge: 300
Breite: 250
Höhe: 315
Gewicht: 14,58
Zolltarifnummer: 85365080
Ursprungsland: FR
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: TEXT_ET_SONEPAR_IMPORT_LAGER_CODE_7

zusätzliche Produktinformationen von ABB Stotz S&J
