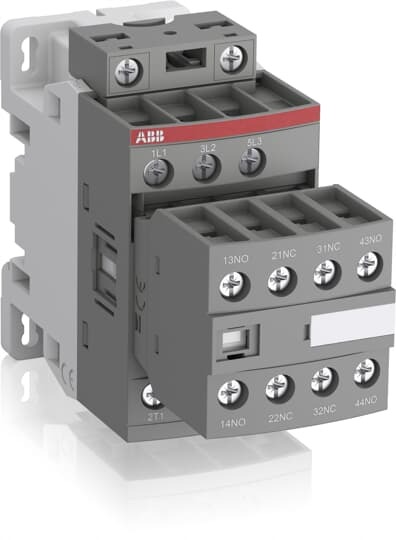

ABB Stotz S&J Schütz 50/60Hz / 20-60V DC AF09Z-30-22-21
%


ABB Stotz S&J Schütz 50/60Hz / 20-60V DC AF09Z-30-22-21

Art.Nr.: 10820907999

EAN: 3471523113411

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 14.01.26, 03:39 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

56,64 EUR UVP 111,86 EUR Sie sparen 49.4% (55,22 EUR) inkl. 19 % USt

Produktbeschreibung

Die 3-poligen Schütze AF09Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch =24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Schütz
Typenbezeichnung: AF09Z-30-22-21
Hersteller - Artikelnummer: 1SBL136001R2122
Herstellerprogramm: AF09Z
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24..60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24 V
Bemessungssteuerspeisespannung Us bei DC: 20 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 690 V
Betriebsspannung bei AC 60 Hz: 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung NEMA: 1,4914 kW
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: nein
Breite: 45 mm
Höhe: 86 mm
Tiefe: 110,5 mm
Länge: 300
Breite: 250
Höhe: 315
Gewicht: 6,48
Zolltarifnummer: 85365080
Ursprungsland: FR
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: TEXT_ET_SONEPAR_IMPORT_LAGER_CODE_7

zusätzliche Produktinformationen von ABB Stotz S&J
