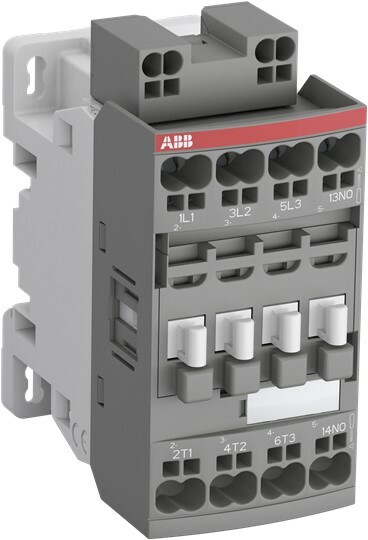

ABB Stotz S&J Schütz 50-500V 50/60Hz / DC AF16-30-10K-14
Art.Nr.: 10641054499
EAN: 3471523154643
Verkaufseinheit: 1 Stück
Hersteller: ABB Stotz S&J
Update: 10.06.26, 12:45 Uhr
EUR
56.62
NewCondition
56,62 EUR UVP 111,81 EUR Sie sparen 49.4% (55,19 EUR) inkl. 19 % USt
Produktbeschreibung
Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
technische Daten
Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Schütz
Typenbezeichnung: AF16-30-10K-14
Hersteller - Artikelnummer: 1SBL177005R1410
Herstellerprogramm: AF16
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 250..500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 250 V
Bemessungssteuerspeisespannung Us bei DC: 250 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Federzuganschluss
Betriebsspannung bei AC 50 Hz: 690 V
Betriebsspannung bei AC 60 Hz: 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungsbetriebsleistung NEMA: 7,457 kW
Anzahl der Hilfskontakte als Schließer: 1
Geeignet für Reiheneinbau: nein
Breite: 45 mm
Höhe: 92,3 mm
Tiefe: 77 mm
Länge: 300
Breite: 250
Höhe: 315
Gewicht: 15,3
Zolltarifnummer: 85365080
Ursprungsland: FR
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom
