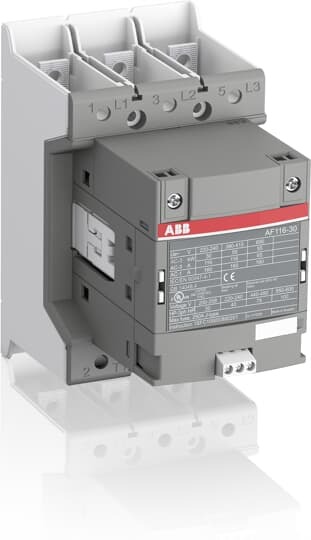

ABB Stotz S&J Schütz 50-500V 50/60Hz / DC AF116-30-00B-34
%


ABB Stotz S&J Schütz 50-500V 50/60Hz / DC AF116-30-00B-34

Art.Nr.: 10820909299

EAN: 7320500480830

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 14.02.26, 04:05 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

550,80 EUR UVP 1.087,66 EUR Sie sparen 49.4% (536,86 EUR) inkl. 19 % USt

Produktbeschreibung

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Schütz
Typenbezeichnung: AF116-30-00B-34
Hersteller - Artikelnummer: 1SFL427002R3400
Herstellerprogramm: AF116
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 250..500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 250..500 V
Bemessungssteuerspeisespannung Us bei DC: 250..500 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 690 V
Betriebsspannung bei AC 60 Hz: 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 116 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Bemessungsbetriebsleistung NEMA: 14,914 kW
Geeignet für Reiheneinbau: nein
Breite: 90 mm
Höhe: 150 mm
Tiefe: 142,5 mm
Länge: 216
Breite: 207
Höhe: 150
Gewicht: 1,5
Zolltarifnummer: 85365080
Ursprungsland: SE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: TEXT_ET_SONEPAR_IMPORT_LAGER_CODE_7
