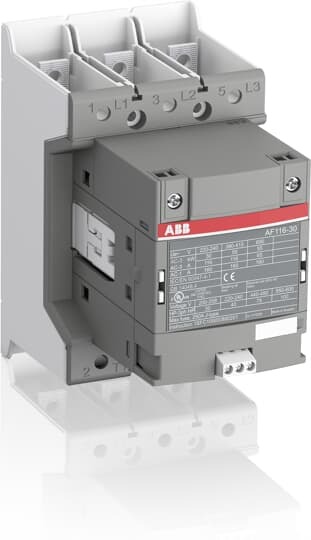

ABB Stotz S&J Schütz 50-500V 50/60Hz / DC AF116-30-00-34
Art.Nr.: 10820908999
EAN: 7320500510353
Verkaufseinheit: 1 Stück
Hersteller: ABB Stotz S&J
Update: 08.06.26, 16:03 Uhr
EUR
605.28
NewCondition
605,28 EUR UVP 1.195,24 EUR Sie sparen 49.4% (589,96 EUR) inkl. 19 % USt
Produktbeschreibung
Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
technische Daten
Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Schütz
Typenbezeichnung: AF116-30-00-34
Hersteller - Artikelnummer: 1SFL427001R3400
Herstellerprogramm: AF116
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 250..500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 250..500 V
Bemessungssteuerspeisespannung Us bei DC: 250..500 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 690 V
Betriebsspannung bei AC 60 Hz: 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 116 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Bemessungsbetriebsleistung NEMA: 14,914 kW
Geeignet für Reiheneinbau: nein
Breite: 90 mm
Höhe: 150 mm
Tiefe: 142,5 mm
Länge: 216
Breite: 207
Höhe: 150
Gewicht: 1,75
Zolltarifnummer: 85365080
Ursprungsland: SE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom
Lagerstatus
Lagerkennzeichen: TEXT_ET_SONEPAR_IMPORT_LAGER_CODE_7
