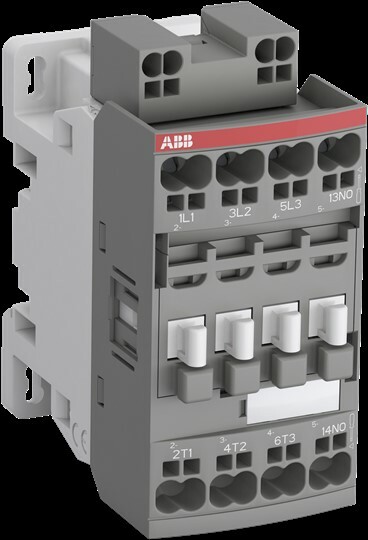

ABB Stotz S&J Schütz 50-500V 50/60Hz / DC AF09-30-10K-14
%


ABB Stotz S&J Schütz 50-500V 50/60Hz / DC AF09-30-10K-14

Art.Nr.: 10641042099

EAN: 3471523154049

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 25.01.26, 03:20 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

32,25 EUR UVP 63,67 EUR Sie sparen 49.4% (31,42 EUR) inkl. 19 % USt

Produktbeschreibung

Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Schütz
Typenbezeichnung: AF09-30-10K-14
Hersteller - Artikelnummer: 1SBL137005R1410
Herstellerprogramm: AF09
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 250..500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 250 V
Bemessungssteuerspeisespannung Us bei DC: 250 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Federzuganschluss
Betriebsspannung bei AC 50 Hz: 690 V
Betriebsspannung bei AC 60 Hz: 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung NEMA: 1,4914 kW
Anzahl der Hilfskontakte als Schließer: 1
Geeignet für Reiheneinbau: nein
Breite: 45 mm
Höhe: 92,3 mm
Tiefe: 77 mm
Länge: 300
Breite: 250
Höhe: 315
Gewicht: 15,3
Zolltarifnummer: 85365080
Ursprungsland: FR
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: TEXT_ET_SONEPAR_IMPORT_LAGER_CODE_7
