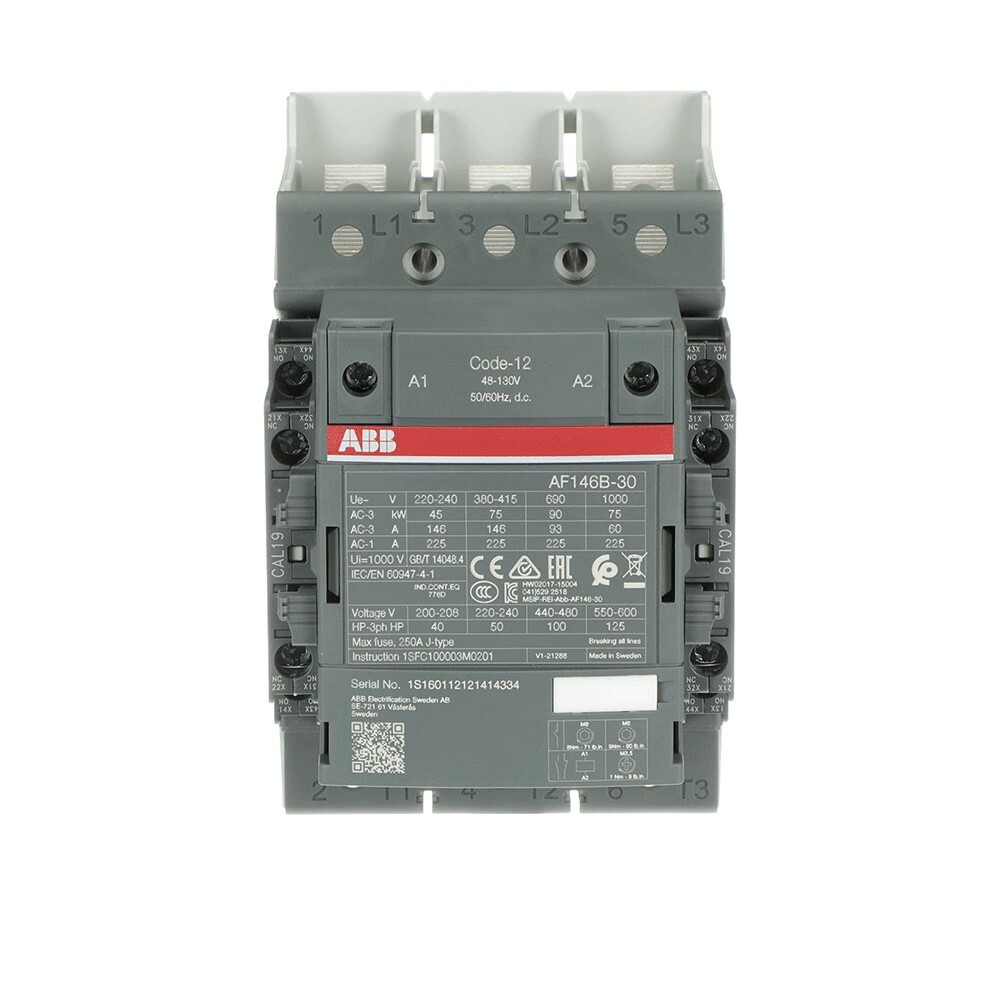

ABB Stotz S&J Schütz 48-130V50/60Hz3polig AF146B-30-22-12

Name: ABB Stotz S&J Schütz 48-130V50/60Hz3polig AF146B-30-22-12
Brand: ABB Stotz S&J
SKU: 8409390
Price: 729.19 EUR
Availability: BackOrder

Art.Nr.: 10840939099

EAN: 7320500511336

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 01.01.26, 03:19 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

729,19 EUR UVP 1.439,90 EUR Sie sparen 49.4% (710,71 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Die 3-poligen AF146B-Schütze erfüllen die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglichen den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Dabei erfüllen sie alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreichen sie die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) bei Gruppenmontage. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 1

Bezeichnung: Schütz

Typenbezeichnung: AF146B-30-22-12

Hersteller - Artikelnummer: 1SFL467063R1222

Herstellerprogramm: AF146B

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 48..130 V

Bemessungssteuerspeisespannung Us bei AC 60 Hz: 48..130 V

Bemessungssteuerspeisespannung Us bei DC: 48..130 V

Spannungsart zur Betätigung: AC/DC

Anzahl der Schließer als Hauptkontakte: 3

Anschlussart Hauptstromkreis: Schraubanschluss

Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 225 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 146 A

Bemessungsbetriebsleistung bei AC-3, 400 V: 75 kW

Bemessungsbetriebsleistung NEMA: 37,285 kW

Anzahl der Hilfskontakte als Schließer: 2

Anzahl der Hilfskontakte als Öffner: 2

Geeignet für Reiheneinbau: nein

Breite: 90 mm

Höhe: 150 mm

Tiefe: 126 mm

Länge: 216

Breite: 207

Höhe: 150

Gewicht: 1,75

Zolltarifnummer: 85365080

Ursprungsland: SE

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
