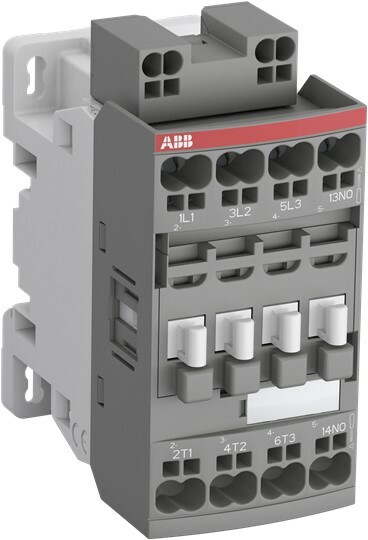

ABB Stotz S&J Schütz 48-130V50/60Hz3polig AF09Z-30-10K-22

Name: ABB Stotz S&J Schütz 48-130V50/60Hz3polig AF09Z-30-10K-22
Brand: ABB Stotz S&J
SKU: 8409345
Price: 52.07 EUR
Availability: BackOrder

Art.Nr.: 10840934599

EAN: 3471523155527

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 01.06.26, 01:08 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

52,07 EUR UVP 102,82 EUR Sie sparen 49.4% (50,75 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Die 3-poligen Schütze AF09Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 1

Bezeichnung: Schütz

Typenbezeichnung: AF09Z-30-10K-22

Hersteller - Artikelnummer: 1SBL136005R2210

Herstellerprogramm: AF09Z

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 48..130 V

Bemessungssteuerspeisespannung Us bei AC 60 Hz: 48 V

Bemessungssteuerspeisespannung Us bei DC: 48 V

Spannungsart zur Betätigung: AC/DC

Anzahl der Schließer als Hauptkontakte: 3

Anschlussart Hauptstromkreis: Federzuganschluss

Betriebsspannung bei AC 50 Hz: 690 V

Betriebsspannung bei AC 60 Hz: 690 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW

Bemessungsbetriebsleistung NEMA: 1,4914 kW

Anzahl der Hilfskontakte als Schließer: 1

Geeignet für Reiheneinbau: nein

Breite: 45 mm

Höhe: 92,3 mm

Tiefe: 77 mm

Länge: 300

Breite: 250

Höhe: 315

Gewicht: 14,85

Zolltarifnummer: 85365080

Ursprungsland: FR

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von ABB Stotz S&J
