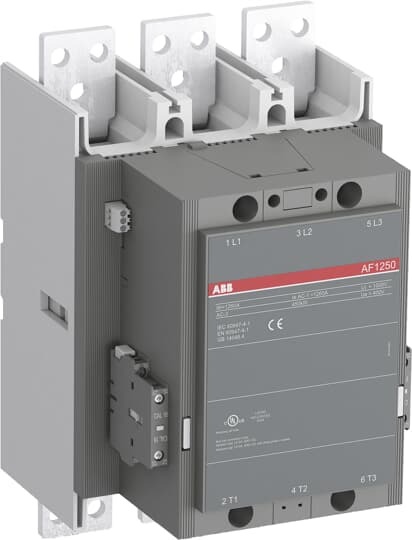

ABB Stotz S&J Schütz 250-500VAC/DC AF1250-30-22-71
%


ABB Stotz S&J Schütz 250-500VAC/DC AF1250-30-22-71

Art.Nr.: 10840937199

EAN: 7320500355121

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 14.06.26, 15:47 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

5.825,04 EUR UVP 11.502,54 EUR Sie sparen 49.4% (5.677,50 EUR) inkl. 19 % USt

Produktbeschreibung

Schütze AF1250 bis AF2650 von 1260 bis 2650 A AC-1 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Zusätzlich verfügen die Schütze über einen 24 VDC Eingang und sind dadurch direkt aus einer SPS ansteuerbar. So sind sie weltweit und nur in geringer Varianz einsetzbar. Ihren Einsatz finden diese Schütze meist in AC-1-Leistungskreisen in der Wind- und Solartechnik. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Schütz
Typenbezeichnung: AF1250-30-22-71
Hersteller - Artikelnummer: 1SFL647001R7122
Herstellerprogramm: AF1250
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 250..500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 250..500 V
Bemessungssteuerspeisespannung Us bei DC: 250..500 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 1000 V
Betriebsspannung bei AC 60 Hz: 1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 1260 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 1250 A
Bemessungsbetriebsleistung NEMA: 447,42 kW
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: nein
Breite: 210 mm
Höhe: 344 mm
Tiefe: 242 mm
Länge: 375
Breite: 280
Höhe: 310
Gewicht: 16
Zolltarifnummer: 85365080
Ursprungsland: SE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom
