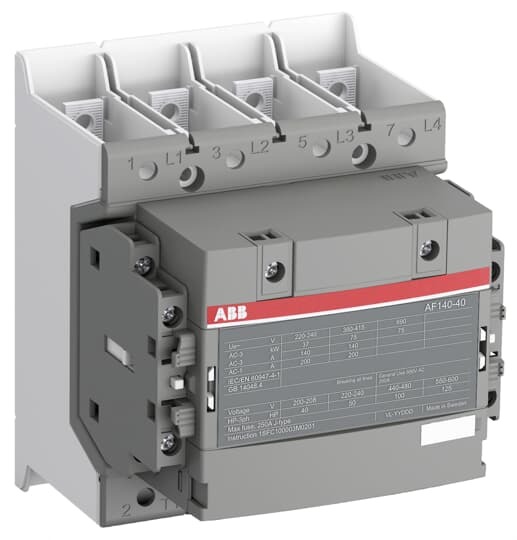

ABB Stotz S&J Schütz 24-60VAC50/60Hz AF140-40-22B-11

Name: ABB Stotz S&J Schütz 24-60VAC50/60Hz AF140-40-22B-11
Brand: ABB Stotz S&J
SKU: 8409387
Price: 606.25 EUR
Availability: BackOrder

Art.Nr.: 10840938799

EAN: 7320500505250

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 06.03.26, 05:52 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

606,25 EUR UVP 1.197,14 EUR Sie sparen 49.4% (590,89 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 1

Bezeichnung: Schütz

Typenbezeichnung: AF140-40-22B-11

Hersteller - Artikelnummer: 1SFL447102R1122

Herstellerprogramm: AF140

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24..60 V

Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24..60 V

Bemessungssteuerspeisespannung Us bei DC: 20..60 V

Spannungsart zur Betätigung: AC/DC

Anzahl der Schließer als Hauptkontakte: 4

Anschlussart Hauptstromkreis: Schraubanschluss

Betriebsspannung bei AC 50 Hz: 690 V

Betriebsspannung bei AC 60 Hz: 690 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 200 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 140 A

Bemessungsbetriebsleistung bei AC-3, 400 V: 75 kW

Bemessungsbetriebsleistung NEMA: 14,914 kW

Anzahl der Hilfskontakte als Schließer: 2

Anzahl der Hilfskontakte als Öffner: 2

Geeignet für Reiheneinbau: nein

Breite: 120 mm

Höhe: 150 mm

Tiefe: 128 mm

Länge: 197

Breite: 147

Höhe: 155

Gewicht: 2,15

Zolltarifnummer: 85365080

Ursprungsland: SE

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von ABB Stotz S&J
