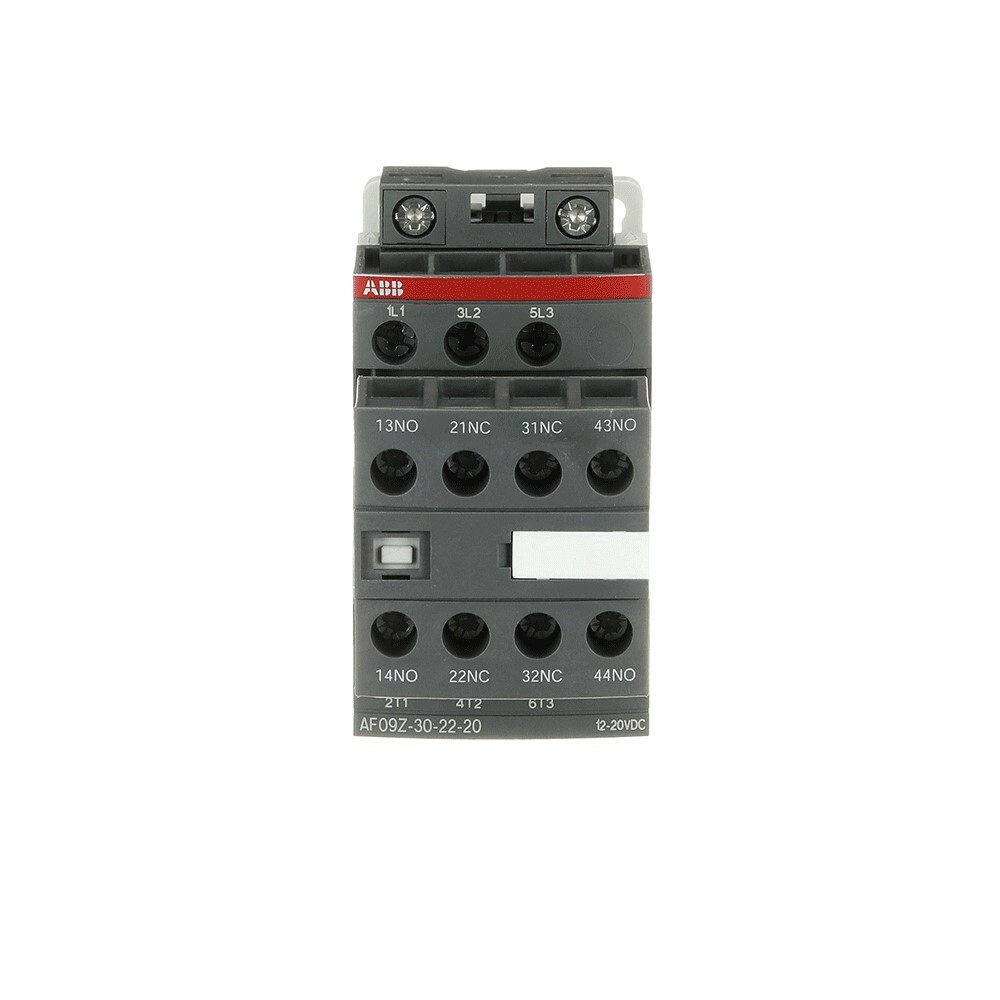

ABB Stotz S&J Schütz 12-20V DC AF09Z-30-22-20
%


ABB Stotz S&J Schütz 12-20V DC AF09Z-30-22-20

Art.Nr.: 10641043899

EAN: 3471523113404

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 12.03.26, 03:56 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

56,64 EUR UVP 111,86 EUR Sie sparen 49.4% (55,22 EUR) inkl. 19 % USt

Produktbeschreibung

Die 3-poligen Schütze AF09Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Schütz
Typenbezeichnung: AF09Z-30-22-20
Hersteller - Artikelnummer: 1SBL136001R2022
Herstellerprogramm: AF09Z
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 12..20 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 12..20 V
Bemessungssteuerspeisespannung Us bei DC: 12 V
Spannungsart zur Betätigung: DC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 690 V
Betriebsspannung bei AC 60 Hz: 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung NEMA: 1,4914 kW
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: nein
Breite: 45 mm
Höhe: 86 mm
Tiefe: 110,5 mm
Länge: 300
Breite: 250
Höhe: 315
Gewicht: 6,48
Zolltarifnummer: 85365080
Ursprungsland: FR
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: TEXT_ET_SONEPAR_IMPORT_LAGER_CODE_7
