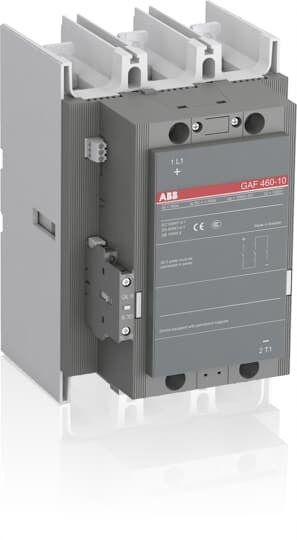

ABB Stotz S&J Schütz 100-250V AC/DC GAF460-10-11-70
%


ABB Stotz S&J Schütz 100-250V AC/DC GAF460-10-11-70

Art.Nr.: 10840948699

EAN: 7320500383971

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 12.10.26, 04:48 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

3.631,27 EUR UVP 6.834,69 EUR Sie sparen 46.9% (3.203,42 EUR) inkl. 19 % USt

Produktbeschreibung

Die GAF460-Schütze sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut. Sie verfügen über die AF-Technologie und besitzen alle ihrer Vorteile. Mit nur vier Spulenvarianten wird der gesamte Spannungsbereich von 20 V DC und 24 V AC bis 500 V AC / DC abgedeckt. Die eingebaute Spulenbeschaltung macht einen separaten Überspannungsschutz überflüssig.
Die Lichtbogenkammern sind mit Permanentmagneten zur Funkenlöschung ausgestattet. Hierbei muss die Polarität beachtet werden. Die Kontaktsätze der GAF-Schütze können nicht getauscht werden. Die GAF-Reihe ist für Anwendungen mit der Gebrauchskategorie DC-1 und UL DC general use bei 1000 V konzipiert. Die GAF-Reihe teilt sich alle Zubehörteile mit dem Zubehör der AF-Baureihe

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Schütz
Typenbezeichnung: GAF460-10-11-70
Hersteller - Artikelnummer: 1SFL597025R7011
Herstellerprogramm: GAF460
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 100..250 V
Bemessungssteuerspeisespannung Us bei DC: 100..250 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Schließer als Hauptkontakte: 1
Anschlussart Hauptstromkreis: Anschlussschiene
Betriebsspannung bei DC: 1000 V
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: nein
Breite: 186 mm
Höhe: 278 mm
Tiefe: 216 mm
Länge: 375
Breite: 280
Höhe: 310
Gewicht: 12
Zolltarifnummer: 85365080
Ursprungsland: SE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Gleichstrom

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Downloads

 Montageanleitung (9.32 MB)

 Maßzeichnung (0.19 MB)
