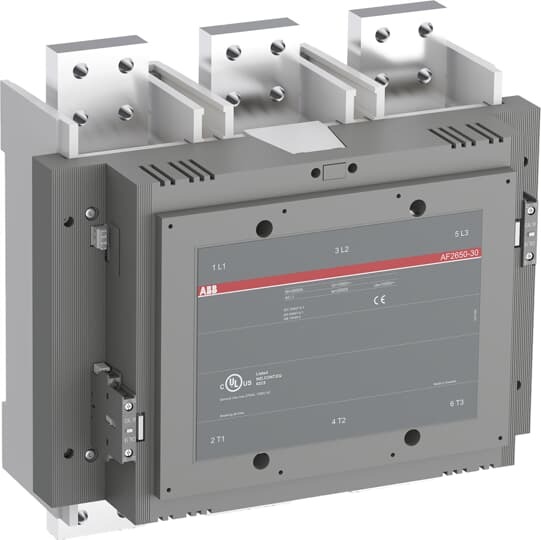

ABB Stotz S&J Schütz 100-250V 50/60Hz DC AF2650-30-22-70

Name: ABB Stotz S&J Schütz 100-250V 50/60Hz DC AF2650-30-22-70
Brand: ABB Stotz S&J
SKU: 6410602
Price: 16217.71 EUR
Availability: BackOrder

Art.Nr.: 10641060299

EAN: 7320500481660

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 02.06.26, 01:02 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

Sperrgut

Für sperrige oder extrem schwer eingestufte Lieferungen wird ein pauschaler Versandkostenanteil erhoben. Der Versand per Spedition von Paketstücken ist auch außerhalb Deutschlands möglich. Der Versand erfolgt bis an die Bordsteinkante! Bei Versand per Spedition weisen wir Sie ausdrücklich auf Folgendes hin: Sofern Sie - zwecks Terminabsprache der Lieferung der Ware mit der Spedition - nicht erreichbar sind und es daher zu Verzögerungen in der Zustellung kommt, fallen seitens der Spedition Lagergebühren an. Diese Kosten werden Ihnen nachberechnet.<br><br>ACHTUNG: Die Angabe einer Telefonnummer ist zwingend für die Lieferabsprache erforderlich! Derzeit dauert der Versand per Spedition ca. eine Woche!

16.217,71 EUR UVP 32.024,61 EUR Sie sparen 49.4% (15.806,91 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Schütze AF1250 bis AF2650 von 1260 bis 2650 A AC-1 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Zusätzlich verfügen die Schütze über einen 24 VDC Eingang und sind dadurch direkt aus einer SPS ansteuerbar. So sind sie weltweit und nur in geringer Varianz einsetzbar. Ihren Einsatz finden diese Schütze meist in AC-1-Leistungskreisen in der Wind- und Solartechnik. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 1

Bezeichnung: Schütz

Typenbezeichnung: AF2650-30-22-70

Hersteller - Artikelnummer: 1SFL667001R7022

Herstellerprogramm: AF2650

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100..250 V

Bemessungssteuerspeisespannung Us bei AC 60 Hz: 100..250 V

Bemessungssteuerspeisespannung Us bei DC: 100..250 V

Spannungsart zur Betätigung: AC/DC

Anzahl der Schließer als Hauptkontakte: 3

Anschlussart Hauptstromkreis: Schraubanschluss

Betriebsspannung bei AC 50 Hz: 1000 V

Betriebsspannung bei AC 60 Hz: 1000 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 2650 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 2650 A

Anzahl der Hilfskontakte als Schließer: 2

Anzahl der Hilfskontakte als Öffner: 2

Geeignet für Reiheneinbau: nein

Breite: 438 mm

Höhe: 422 mm

Tiefe: 244 mm

Länge: 365

Breite: 555

Höhe: 500

Gewicht: 45

Zolltarifnummer: 85365080

Ursprungsland: SE

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
