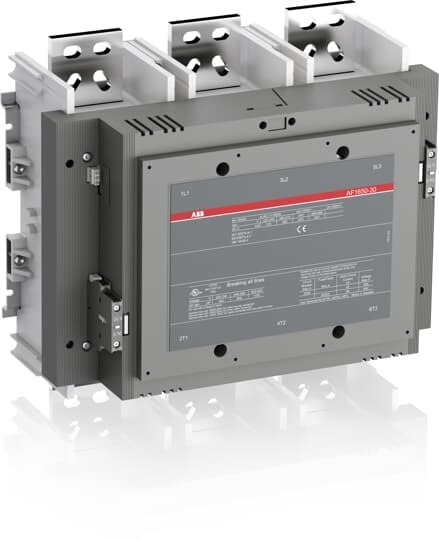

ABB Stotz S&J Schütz 100-250V 50/60Hz/DC AF1650-30-22-70
Art.Nr.: 10641054899
EAN: 7320500249710
Verkaufseinheit: 1 Stück
Hersteller: ABB Stotz S&J
Update: 08.06.26, 00:59 Uhr
EUR
7726.16
NewCondition
7.726,16 EUR UVP 15.256,61 EUR Sie sparen 49.4% (7.530,45 EUR) inkl. 19 % USt
Produktbeschreibung
Schütze AF1250 bis AF2650 von 1260 bis 2650 A AC-1 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Zusätzlich verfügen die Schütze über einen 24 VDC Eingang und sind dadurch direkt aus einer SPS ansteuerbar. So sind sie weltweit und nur in geringer Varianz einsetzbar. Ihren Einsatz finden diese Schütze meist in AC-1-Leistungskreisen in der Wind- und Solartechnik. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
technische Daten
Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Schütz
Typenbezeichnung: AF1650-30-22-70
Hersteller - Artikelnummer: 1SFL677001R7022
Herstellerprogramm: AF1650
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 100..250 V
Bemessungssteuerspeisespannung Us bei DC: 100..250 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 1000 V
Betriebsspannung bei AC 60 Hz: 1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 1650 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 1060 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 560 kW
Bemessungsbetriebsleistung NEMA: 335,565 kW
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: nein
Breite: 438 mm
Höhe: 392 mm
Tiefe: 244 mm
Länge: 365
Breite: 555
Höhe: 500
Gewicht: 35
Zolltarifnummer: 85365080
Ursprungsland: SE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom
