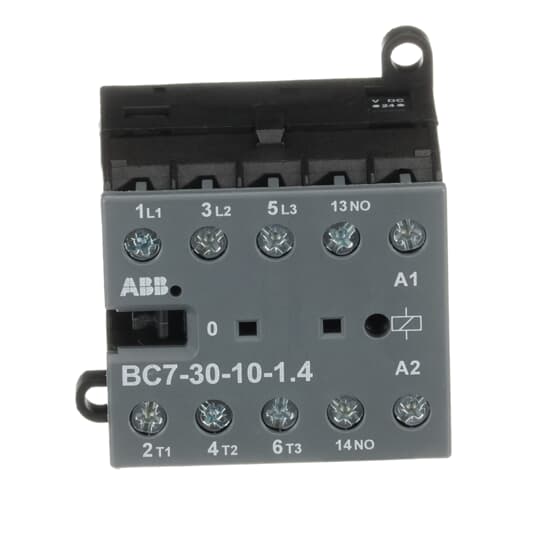

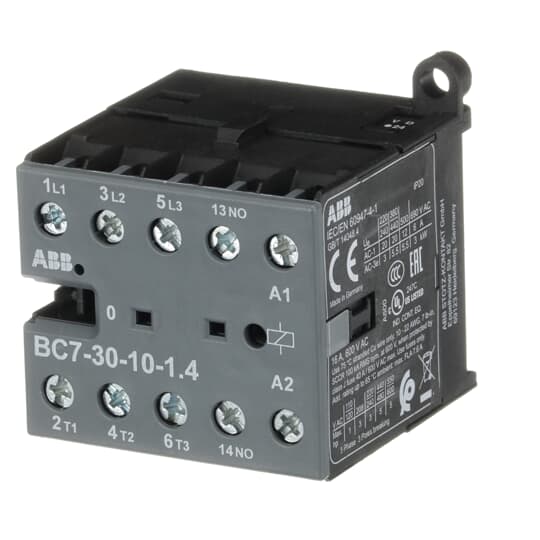

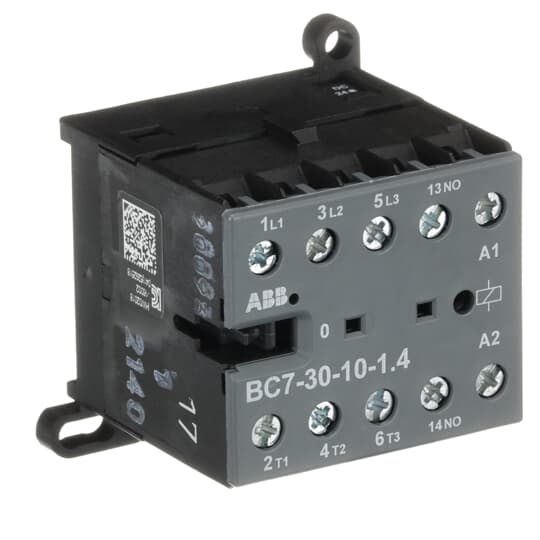

ABB Stotz S&J Kleinschütz BC7-30-10-1.4-24DC

ABB Stotz S&J Kleinschütz BC7-30-10-1.4-24DC

Name: ABB Stotz S&J Kleinschütz BC7-30-10-1.4-24DC
Brand: ABB Stotz S&J
SKU: 0742653
Price: 40.55 EUR
Availability: InStock

Art.Nr.: 10074265399

EAN: 4013614152917

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 18.09.26, 14:32 Uhr

Artikel lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 13:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden schnellstmöglich nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands schnellstmöglich nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

40,55 EUR UVP 79,35 EUR Sie sparen 48.9% (38,80 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 10

Bezeichnung: Kleinschütz

Typenbezeichnung: BC7-30-10-1.4-24DC

Hersteller - Artikelnummer: GJL1313001R8101

Herstellerprogramm: BC7

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 V

Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24 V

Bemessungssteuerspeisespannung Us bei DC: 24 V

Spannungsart zur Betätigung: DC

Anzahl der Schließer als Hauptkontakte: 3

Anschlussart Hauptstromkreis: Schraubanschluss

Betriebsspannung bei AC 50 Hz: 220..690 V

Betriebsspannung bei AC 60 Hz: 220..690 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 20 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A

Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW

Bemessungsbetriebsleistung NEMA: 2,2371 kW

Anzahl der Hilfskontakte als Schließer: 1

Geeignet für Reiheneinbau: nein

Breite: 52,5 mm

Höhe: 57,5 mm

Tiefe: 46,7 mm

Länge: 280

Breite: 115

Höhe: 54

Gewicht: 1,82

Zolltarifnummer: 85365080

Ursprungsland: DE

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
