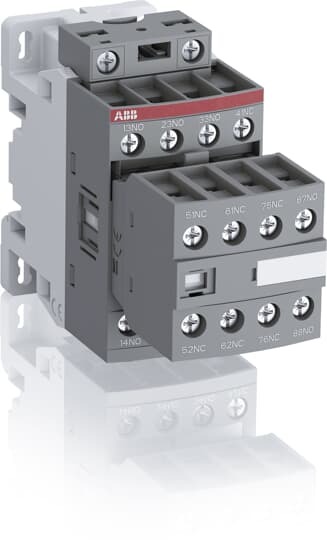

ABB Stotz S&J Hilfsschütz 50/60Hz / 20-60V DC NFZ33/11-21
%


ABB Stotz S&J Hilfsschütz 50/60Hz / 20-60V DC NFZ33/11-21

Art.Nr.: 10641267899

EAN: 3471523107816

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 10.11.26, 04:39 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

59,43 EUR UVP 111,86 EUR Sie sparen 46.9% (52,43 EUR) inkl. 19 % USt

Produktbeschreibung

Die 8-poligen NFZ33/11 Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen genutzt, einschließlich der Verwendung der integrierten Verzögerungs- / Vorlaufkontakte.
Die Hilfsschütze besitzen eine elektronische Spulenschnittstelle, die einen großen Steuerspannungsbereich ermöglicht und große Steuerspannungschwankungen bewältigen kann. NFZ-Hilfsschütze ermöglichen eine direkte Ansteuerung über einen SPS-Ausgang = 24 V DC 500 mA. Sie widerstehen kurzen Spannungseinbrüchen und Spannungsabfällen (Konformität nach Semi F47-0706). NFZ-Hilfsschütze haben einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 1
Bezeichnung: Hilfsschütz
Typenbezeichnung: NFZ33/11-21
Hersteller - Artikelnummer: 1SBH136001R2139
Herstellerprogramm: NFZ33/11
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24..60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24..60 V
Bemessungssteuerspeisespannung Us bei DC: 20..60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom: 3 A
Bemessungsbetriebsstrom Ie, 400 V: 3 A
Montageart: DIN-Schiene/Schraube
Mit LED-Anzeige: nein
Geeignet für Handbedienung: nein
Schnittstelle: nein
Anzahl der Hilfskontakte als Öffner: 4
Anzahl der Hilfskontakte als Schließer: 4
Betriebsspannung bei AC 50 Hz: 690 V
Betriebsspannung bei AC 60 Hz: 690 V
Betriebsspannung bei DC: 6 V
Spannungsart der Betriebsspannung: AC
Bemessungsschaltstrom: 4 A
Anschlussart Hilfsstromkreis: Schraubanschluss
Breite: 45 mm
Höhe: 86 mm
Tiefe: 110,5 mm
Länge: 300
Breite: 250
Höhe: 315
Gewicht: 12,96
Zolltarifnummer: 85365080
Ursprungsland: FR
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Hilfsschütz, Relais

Lagerstatus

Lagerkennzeichen: TEXT_ET_SONEPAR_IMPORT_LAGER_CODE_7

zusätzliche Produktinformationen von ABB Stotz S&J

Downloads

 Montageanleitung (4.02 MB)

 Maßzeichnung (0.19 MB)
