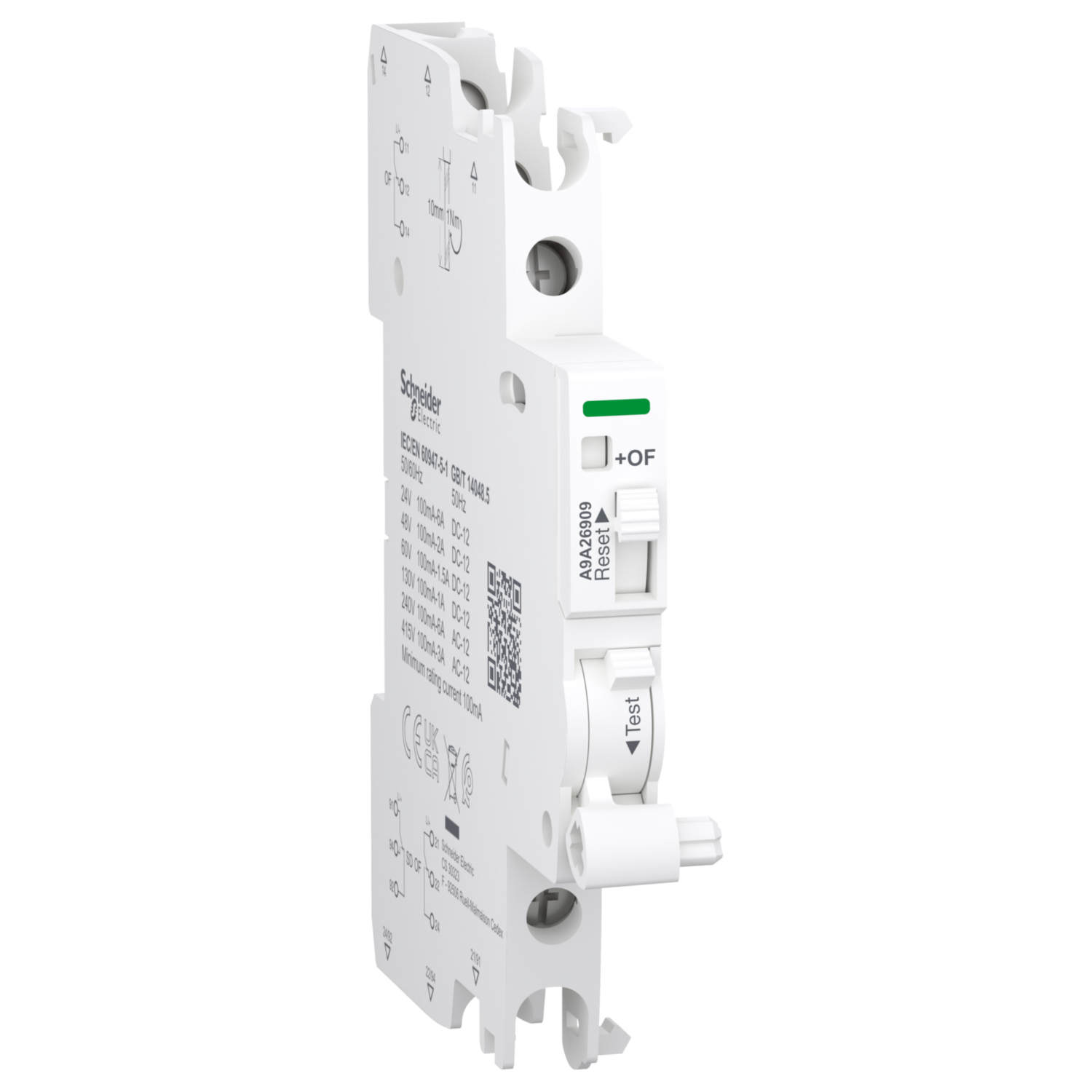

Schneider Electric Hilfsschalter A9A26909

Der Hilfskontakt iOF/SD+OF ist ein 2-in-1-Produkt mit einem mechanischen Wahlschalter. Es kann entweder sein: SD+OF oder OF+OF. Betriebsstrom von 100mA bis 6A bei einer Frequenz von 50Hz bis 60Hz bei 240VAC und von 100mA bis 3A bei einer Frequenz von 50Hz bis 60Hz bei 415VAC. Betriebsstrom bei 100 mA bei 24 VDC bis 130 VDC. Betriebsstrom von 6A liegt bei 24VDC, 2A bei 48VDC, 1,5A bei 60VDC, 1A bei 110VDC und 130VDC. Es hat 2 Positionsschalter mit Kontakten vom Typ 2 Wechslerkontakt. Für Installationen in kleinen Gewerbebetrieben oder Gebäuden vorgesehen. Dieses elektrische Zubehör ist mit den Acti9-Baureihen wie iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 und iID-Doppelanschluss-Fehlerstromschutzschalter (RCCB) kompatibel. Der OC- und Fehlerkontakt ist nur für Acti9-Geräte wie iID, iDPN Vigi, iSW-NA, ARA, iC60 und RCA installiert, die 2 Wechsler enthalten. Wenn keine Kammschiene vorhanden ist, ist sie auch mit iC40, iC40 ARC, iCV40, iCV40 Vigi ARC kompatibel. Das iSD+OF wird entweder für die Gerätekurzbezeichnung oder den Kompatibilitätscode verwendet. Der mechanische Indikator ist auf dem Produkt für die Signalisierung (lokal) vorgesehen. Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt starre Kupferkabel. Der Kabelquerschnitt reicht von 1mm² bis 4mm². Schraubklemmanschluss unten ermöglicht bei flexible Kupferkabel einen Kabelquerschnitt von 0,5 mm² bis 2,5 mm². Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt stare Kupferkabel. Der Kabelquerschnitt 2 Kabel ermöglicht einen Kabelquerschnitt von 2,5mm². Er hat oben und unten einen Schraubklemmanschluss. Der Anschluss ist flexibel mit Aderendhülsen-Kupferkabeln (2 Kabel) möglich. Der Kabelquerschnitt beträgt 1,5 mm². Die Bemessungsisolationsspannung (Ui) beträgt bis zu 500 V. Die Bemessungs-Stoßspannung (Uimp) beträgt 4kV. Die Breite in 9-mm-Teilung ist 1. Die Abmessungen sind (B) 9 mm x (H) 90 mm x (T) 73 mm. Die Farbe des Produktes ist weiß (RAL 9003). Der Verschmutzungsgrad ist 3. Der Grad der Tropentauglichkeit ist Behandlung 2. Das Anzugsdrehmoment der Verbindung beträgt 1N.m (unten) für den Schraubenziehertyp PZ1. Nach der Norm IEC 60529 beträgt der IP-Schutzgrad IP20. Die Betriebstemperatur liegt zwischen -35°C und +70°C. Die Lagertemperatur reicht von -40°C bis +85°C. Dieses Produkt erfüllt die Normen EN/IEC 60947-5-1 und GB/T 14048.5. Dieses Produkt ist mit dem CE- und UKCA-Zeichen zertifiziert.

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
