Schneider Electric Kompaktleistungsschalter ComPacT NSX100F mit C10F3TM016

Name: Schneider Electric Kompaktleistungsschalter ComPacT NSX100F mit C10F3TM016
Brand: Schneider Electric
SKU: 3012120
Price: 225.22 EUR
Availability: BackOrder

Art.Nr.: 10301212099

EAN: 3606481996992

Verkaufseinheit: 1 Stück

Hersteller: Schneider Electric

Update: 22.11.25, 04:11 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

225,22 EUR UVP 389,13 EUR Sie sparen 42.1% (163,91 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

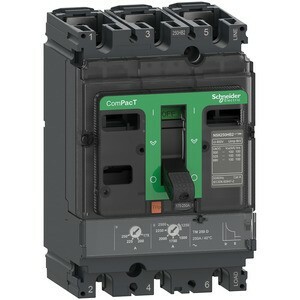

Bei diesem ComPacT NSX100F handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TMD) mit einer Nennleistung von 16 A. Das Auslösegerät TMD bietet einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX100F ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

technische Daten

Hersteller: Schneider Electric

Verpackungseinheit: 7

Bezeichnung: Kompaktleistungsschalter

Typenbezeichnung: C10F3TM016

Hersteller - Artikelnummer: C10F3TM016

Herstellerprogramm: ComPacT NSX neue Generation;ComPact NSX

Bemessungsdauerstrom Iu: 16 A

Bemessungsspannung: 690 V

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 36 kA

Überlastauslöser Stromeinstellung: 70..100 A

Einstellbereich des unverzögerten Kurzschlussauslösers: 190 A

Verlustleistung: 8,76 W

Gerätebauart: Einbaugerät Festeinbautechnik

Integrierter Erdschlussschutz: nein

Anschlussart Hauptstromkreis: Schraubanschluss

Geeignet für Hutschienenmontage: nein

Hutschienenmontage optional: ja

Mit Ausgelöstmelder: ja

Mit integriertem Unterspannungsauslöser: nein

Polzahl: 3

Position des Anschlusses für Hauptstromkreis: vorne

Ausführung des Betätigungselements: Knebel

Komplettgerät mit Schutzeinheit: ja

Motorantrieb integriert: nein

Motorantrieb optional: ja

Schutzart (IP): IP40

Länge: 400

Breite: 300

Höhe: 300

Gewicht: 13,214

Zolltarifnummer: 85362010

Ursprungsland: PL

Reachkennzeichen: J

Kennzeichen Abakus: N

Artikelklasse: Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
