Maico Ventilator DZQ 25/4 D

Drehstrom-Ausführung
 - Axial-Wandventilator mit quadratischer Wandplatte, in Drehstromausführung.

Kurzbeschreibung
 - Zur Aufputzmontage.
 - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Thermischer Überlastungsschutz serienmäßig.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad.
 - Niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.
 - Einbau zur Be- und Entlüftung in jeder Lage möglich.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Drehstrommotor
 - Typenreihen DZQ/DZS.
 - Asynchronmotor.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
 - Bemessungsspannung 400 V, 50 Hz.
 - Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54.
 - Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B.
 - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar.
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
 - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich.
 - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
 - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.
 - Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.

Elektrischer Anschluss
 - An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.

Artikel:
DZQ 25/4 D
 - Ausführung: Quadratische Wandplatte
 - Fördervolumen: 1000 m3/h
 - Drehzahl: 1425 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 45 W
 - INenn: 0,13 A
 - IMax: 0,13 A
 - Schutzart: IP 54
 - Wärmeklasse: B
 - Polumschaltbar: nein
 - Netzzuleitung: 5 / 1,5 mm2
 - Einbauort: Wand / Decke
 - Einbauart: Aufputz
 - Einbaulage: waagerecht / senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 4,3 kg
 - Gewicht mit Verpackung: 5,25 kg

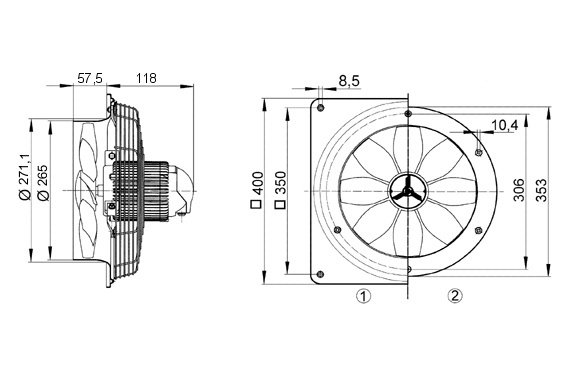

 - Nennweite: 250 mm
 - Breite: 400 mm
 - Höhe: 400 mm
 - Tiefe: 176 mm
 - Breite mit Verpackung: 415 mm
 - Höhe mit Verpackung: 415 mm
 - Tiefe mit Verpackung: 285 mm
 - Fördermitteltemperatur bei Nennstrom: -20 °C bis 50 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 40 °C
 - Verschlussklappe: ohne
