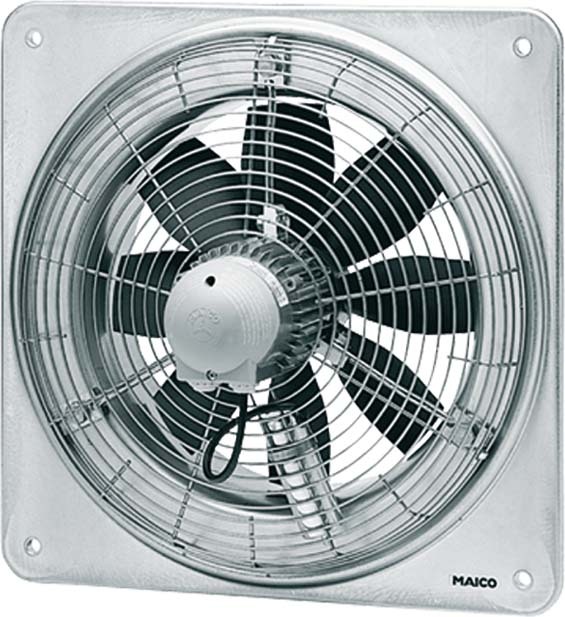

Maico Axial-Wandventilator Wandplatte DN 450 EZQ 45/4 B

<
p>
Wechselstrom-Ausführung<
/p>
<
p>
 - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.<
/p>
<
p>
<
/p>
<
p>
Kurzbeschreibung<
/p>
<
p>
 - Zur Aufputzmontage.<
/p>
<
p>
 - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.<
/p>
<
p>
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.<
/p>
<
p>
 - Thermischer Überlastungsschutz serienmäßig.<
/p>
<
p>
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.<
/p>
<
p>
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.<
/p>
<
p>
 - Hoher lüftungsseitiger Wirkungsgrad.<
/p>
<
p>
 - Niedriges Betriebsgeräusch.<
/p>
<
p>
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.<
/p>
<
p>
 - Ventilatoren sind wartungsfrei.<
/p>
<
p>
 - Einbau zur Be- und Entlüftung in jeder Lage möglich.<
/p>
<
p>
<
/p>
<
p>
Förderrichtung<
/p>
<
p>
 - Die Förderrichtung ist gekennzeichnet.<
/p>
<
p>
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.<
/p>
<
p>
<
/p>
<
p>
Wechselstrommotor<
/p>
<
p>
 - Typenreihen EZQ/EZS.<
/p>
<
p>
 - Asynchronmotor.<
/p>
<
p>
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.<
/p>
<
p>
 - Bemessungsspannung 230 V, 50 Hz.<
/p>
<
p>
 - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.<
/p>
<
p>
 - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.<
/p>
<
p>
 - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54.<
/p>
<
p>
 - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B.<
/p>
<
p>
 - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.<
/p>
<
p>
 - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E).<
/p>
<
p>
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.<
/p>
<
p>
 - Thermischer Überlastungsschutz serienmäßig.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
 - An Klemmleiste im Abschlussdeckel des Motors.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
EZQ 45/4 B<
/p>
<
p>
 - Ausführung: Quadratische Wandplatte<
/p>
<
p>
 - Fördervolumen: 6650 m3/h<
/p>
<
p>
 - FördervolumenNenn: 4620 m3/h / im opt. Wirkungsgrad<
/p>
<
p>
 - Druck pfs, Nenn: 109 Pa - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl nNenn: 1315 1/min - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl: 1413 1/min<
/p>
<
p>
 - Laufradtyp: axial<
/p>
<
p>
 - Drehzahlsteuerbar: ja<
/p>
<
p>
 - Reversierbarkeit: ja<
/p>
<
p>
 - Spannungsart: Wechselstrom<
/p>
<
p>
 - Bemessungsspannung: 230 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Nennleistung: 444 W / im opt. Wirkungsgrad<
/p>
<
p>
 - INenn: 1,9 A / im opt. Wirkungsgrad<
/p>
<
p>
 - IMax: 2,4 A<
/p>
<
p>
 - Schutzart: IP 55<
/p>
<
p>
 - Wärmeklasse: B<
/p>
<
p>
 - Polumschaltbar: nein<
/p>
<
p>
 - Einbauort: Wand / Decke<
/p>
<
p>
 - Einbauart: Aufputz<
/p>
<
p>
 - Einbaulage: waagerecht / senkrecht<
/p>
<
p>
 - Material: Stahlblech, verzinkt<
/p>
<
p>
 - Farbe: silber<
/p>
<
p>
 - Gewicht: 15,86 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 18,89 kg<
/p>
<
p>
 - Nennweite: 450 mm<
/p>
<
p>
 - Breite: 630 mm<
/p>
<
p>
 - Höhe: 630 mm<
/p>
<
p>
 - Tiefe: 299 mm<
/p>
<
p>
 - Breite mit Verpackung: 665 mm<
/p>
<
p>
 - Höhe mit Verpackung: 665 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 400 mm<
/p>
<
p>
 - Fördermitteltemperatur bei IMax: -20 °C bis 45 °C<
/p>
<
p>
 - Gesamteffizienz e: 31,5 %<
/p>
<
p>
 - Messkategorie: A<
/p>
<
p>
 - Effizienzkategorie: statisch<
/p>
<
p>
 - Effizienzgrad N: 40,1<
/p>
<
p>
 - VSD erforderlich: nein<
/p>
<
p>
 - Herstellungsjahr: siehe Typenschild<
/p>
<
p>
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen<
/p>
<
p>
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,444 kW / 4620 m3/h / 109 Pa<
/p>
<
p>
 - nBEP: 1315 1/min<
/p>
<
p>
 - spezifisches Verhältnis: ca. 1<
/p>
<
p>
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung<
/p>
<
p>
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung<
/p>
<
p>
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -<
/p>
<
p>
 - SchallleistungspegelLWA7: 82 dB(A)<
/p>
<
p>
 - Verschlussklappe: ohne<
/p>
