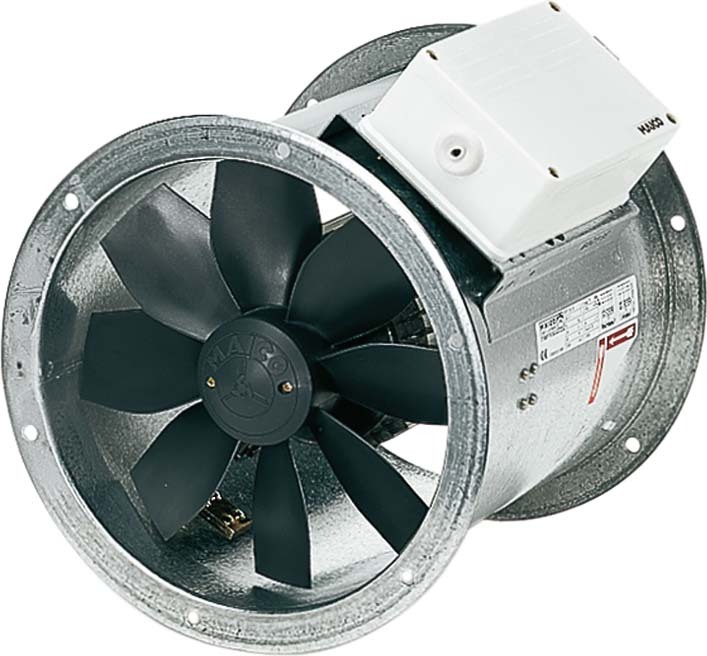

Maico Ventilator EZR 25/2 B

Wechselstrom-Ausführung
 - Axial-Rohrventilator, in Wechselstromausführung.

Kurzbeschreibung
 - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch.
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Flanschbohrungen gemäß DIN EN 12220:1998.
 - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.
 - Einbau in jeder Lage möglich.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Wechselstrommotor
 - Typenreihe EZR.
 - Asynchronmotor.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
 - Bemessungsspannung 230 V, 50 Hz.
 - Hohe Schutzart IP 55. Ausnahme EZR ... D IP 54.
 - Drehzahlsteuerbar.
 - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar.
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.
 - Kondensatormotor mit Betriebskondensator anschlussfertig im Klemmenkasten.
 - Thermischer Überlastungsschutz serienmäßig.
 - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MVE 10-1 (nicht geeignet für EZR 25/4 D, EZR 30/6 B und EZR 35/6 B) oder den Steuerstromkreis eines Schützes angeschlossen werden.

Elektrischer Anschluss
 - Außenliegender Klemmenkasten mit Kabeltüllen.

Sicherheitshinweise
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.

Artikel:
EZR 25/2 B
 - Fördervolumen: 2200 m3/h
 - FördervolumenNenn: 1610 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 160 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 2930 1/min - im opt. Wirkungsgrad
 - Drehzahl: 2961 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 195 W / im opt. Wirkungsgrad
 - INenn: 1 A / im opt. Wirkungsgrad
 - IMax: 1,2 A
 - Schutzart: IP 55
 - Wärmeklasse: F
 - Polumschaltbar: nein
 - Einbaulage: waagerecht / senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 10,92 kg
 - Gewicht mit Verpackung: 11,73 kg
 - Nennweite: 250 mm
 - Breite: 304 mm
 - Höhe: 372 mm
 - Tiefe: 300 mm
 - Breite mit Verpackung: 420 mm
 - Höhe mit Verpackung: 435 mm
 - Tiefe mit Verpackung: 330 mm
 - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
 - Gesamteffizienz e: 47,5 %
 - Messkategorie: D
 - Effizienzkategorie: total
 - Effizienzgrad N: 58,4
 - VSD erforderlich: nein
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,191 kW / 1720 m3/h
 - nBEP: 2930 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - pf, BEP: 190 Pa
 - SchallleistungspegelLWA5: 78 dB(A)
 - Gleichstrommotor: false

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Information des Herstellers zur Herstellerartikelnummer 0086.0002 – Link 1
