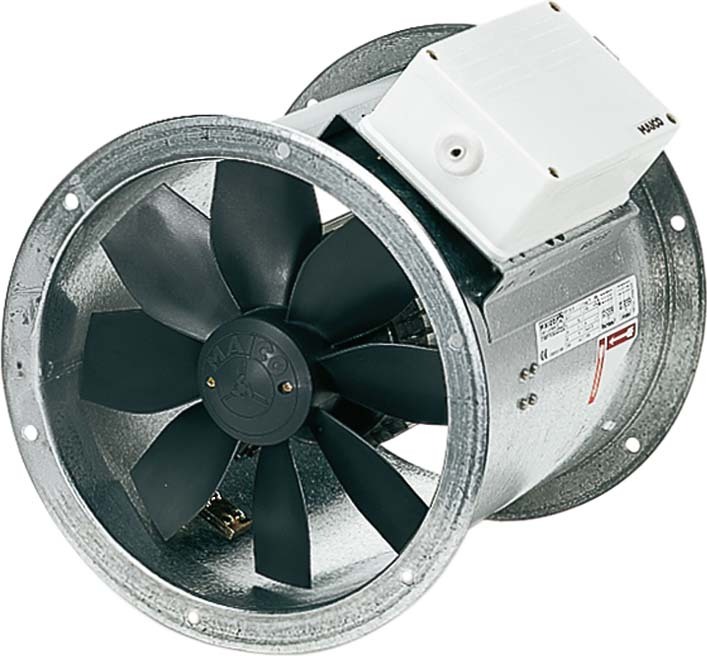

Maico Ventilator DZR 35/4 B

Drehstrom-Ausführung
 - Axial-Rohrventilator, in Drehstromausführung.

Kurzbeschreibung
 - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch.
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Flanschbohrungen gemäß DIN EN 12220:1998.
 - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.
 - Einbau in jeder Lage möglich.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Drehstrommotor
 - Typenreihe DZR.
 - Asynchronmotor.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
 - Bemessungsspannung 400 V, 50 Hz.
 - Hohe Schutzart IP 55. Ausnahme DZR ... D IP 54.
 - Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B.
 - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar.
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.
 - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich.
 - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
 - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.

Elektrischer Anschluss
 - Außenliegender Klemmenkasten mit Kabeltüllen.

Sicherheitshinweise
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.

Artikel:
DZR 35/4 B
 - Fördervolumen: 2800 m3/h
 - Drehzahl: 1425 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 120 W
 - INenn: 0,3 A
 - IMax: 0,38 A
 - Schutzart: IP 55
 - Wärmeklasse: B
 - Polumschaltbar: nein
 - Netzzuleitung: 7 / 1,5 mm2
 - Einbaulage: waagerecht / senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 9,37 kg
 - Gewicht mit Verpackung: 11,14 kg

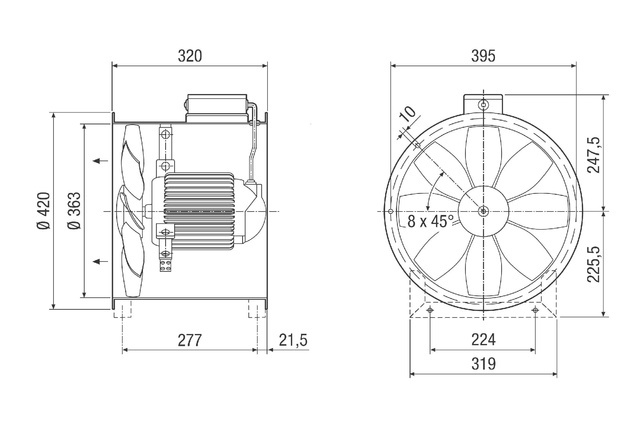

 - Nennweite: 350 mm
 - Breite: 420 mm
 - Höhe: 474 mm
 - Tiefe: 320 mm
 - Breite mit Verpackung: 480 mm
 - Höhe mit Verpackung: 490 mm
 - Tiefe mit Verpackung: 350 mm
 - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
 - Gleichstrommotor: false

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Information des Herstellers zur Herstellerartikelnummer 0086.0027 – Link 1
