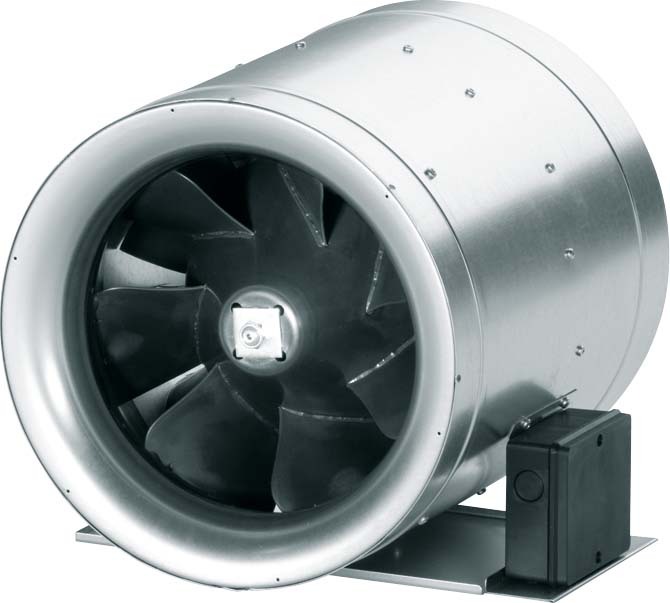

Maico Diagonal-Ventilator EDR 35

<
p>
Merkmale<
/p>
<
p>
 - Für direkten Einbau in Rohrleitungen.<
/p>
<
p>
 - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.<
/p>
<
p>
 - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.<
/p>
<
p>
 - Ansaugdüse zum turbulenzarmen Luftansaugen.<
/p>
<
p>
 - Diagonal-Laufrad mit nachgeschaltetem Stator.<
/p>
<
p>
 - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.<
/p>
<
p>
 - Mit Diffusor zur Erhöhung des statischen Drucks.<
/p>
<
p>
 - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.<
/p>
<
p>
 - Meridianer Strömungsverlauf verhindert Turbulenzen.<
/p>
<
p>
 - Schutzart IP X4.<
/p>
<
p>
 - Wärmeklasse F.<
/p>
<
p>
 - Material: Stahlblech, verzinkt.<
/p>
<
p>
<
/p>
<
p>
Wechselstrommotor<
/p>
<
p>
 - Elektrischer Anschluss über außenliegenden Klemmenkasten.<
/p>
<
p>
 - Drehzahlregelung mittels Transformatoren möglich.<
/p>
<
p>
 - Thermischer Überlastungsschutz serienmäßig.<
/p>
<
p>
 - Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
EDR 35<
/p>
<
p>
 - Fördervolumen: 5000 m3/h<
/p>
<
p>
 - FördervolumenNenn: 3173 m3/h / im opt. Wirkungsgrad<
/p>
<
p>
 - Druck pfs, Nenn: 572 Pa - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl nNenn: 2776 1/min - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl: 2810 1/min<
/p>
<
p>
 - Laufradtyp: diagonal<
/p>
<
p>
 - Drehzahlsteuerbar: ja<
/p>
<
p>
 - Spannungsart: Wechselstrom<
/p>
<
p>
 - Bemessungsspannung: 230 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Nennleistung: 860 W / im opt. Wirkungsgrad<
/p>
<
p>
 - INenn: 4,2 A / im opt. Wirkungsgrad<
/p>
<
p>
 - IMax: 5,4 A<
/p>
<
p>
 - Schutzart: IP X4<
/p>
<
p>
 - Wärmeklasse: F<
/p>
<
p>
 - Netzzuleitung: 3 / 1,5 mm2<
/p>
<
p>
 - Einbaulage: senkrecht / waagerecht<
/p>
<
p>
 - Material Gehäuse: Stahlblech, verzinkt<
/p>
<
p>
 - Farbe: silbergrau<
/p>
<
p>
 - Gewicht: 17,12 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 17,89 kg<
/p>
<
p>
 - Nennweite: 355 mm<
/p>
<
p>

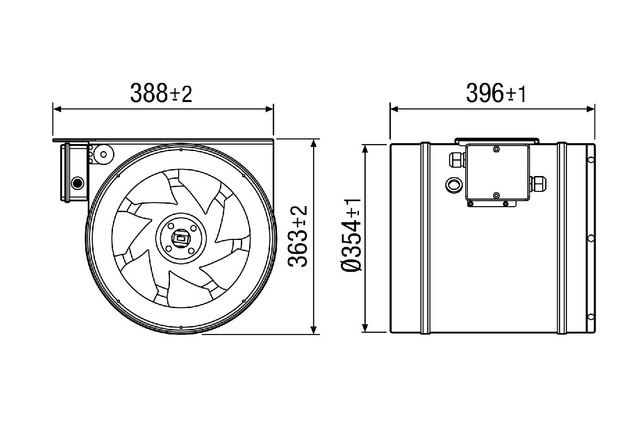

 - Breite: 388 mm<
/p>
<
p>
 - Höhe: 363 mm<
/p>
<
p>
 - Tiefe: 396 mm<
/p>
<
p>
 - Breite mit Verpackung: 430 mm<
/p>
<
p>
 - Höhe mit Verpackung: 385 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 400 mm<
/p>
<
p>
 - Fördermitteltemperatur bei IMax: 45 °C<
/p>
<
p>
 - Umgebungstemperatur: 45 °C<
/p>
<
p>
 - Gesamteffizienz e: 50,5 %<
/p>
<
p>
 - Messkategorie: A<
/p>
<
p>
 - Effizienzkategorie: statisch<
/p>
<
p>
 - Effizienzgrad N: 61,2<
/p>
<
p>
 - VSD erforderlich: nein<
/p>
<
p>
 - Herstellungsjahr: siehe Typenschild<
/p>
<
p>
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen<
/p>
<
p>
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,955 kW / 3173 m3/h / 572 Pa<
/p>
<
p>
 - nBEP: 2776 1/min<
/p>
<
p>
 - spezifisches Verhältnis: ca. 1<
/p>
<
p>
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung<
/p>
<
p>
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung<
/p>
<
p>
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -<
/p>
<
p>
 - IBEP: 4,2 A<
/p>
<
p>
 - SchallleistungspegelLWA5: 79 dB(A)<
/p>
<
p>
 - Gleichstrommotor: false<
/p>
