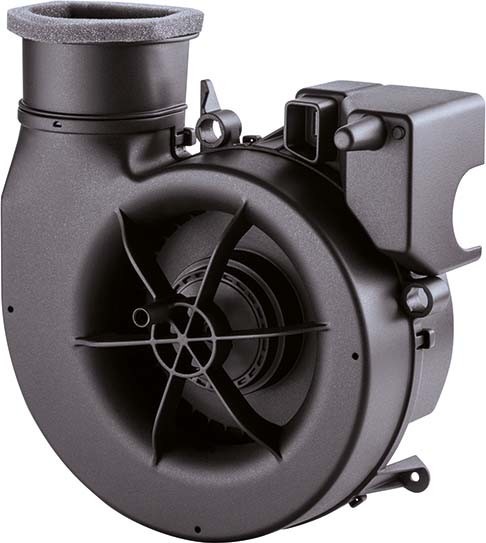

Maico Ventilatoreinsatz Unterputzgehäuse ER EC

<
p>
Besondere Eigenschaften<
/p>
<
p>
 - Robuster, volumenstromkonstanter, energiesparender und schalloptimierter EC Motor.<
/p>
<
p>
 - Geringste Leistungsaufnahme.<
/p>
<
p>
 - Für Unterputz und Aufputz einsetzbar.<
/p>
<
p>
 - Lüftungslösung nach DIN 18017-3 (Einrohrentlüftung).<
/p>
<
p>
 - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38.<
/p>
<
p>
 - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.<
/p>
<
p>
 - Schutzart IP X5, Einbau in Schutzzone 1 möglich.<
/p>
<
p>
 - Der Ventilatoreinsatz ER EC kann mit den vier vorhandenen Abdeckungen ER-A, ER-AK, ER-AH, ER-AB kombiniert und an die Einsatzsituation angepasst werden.<
/p>
<
p>
 - Kann bei Sanierungen in Verbindung mit dem Replacementkit ER-RPK in bauseitig vorhandenen ER-Gehäuse (ER-UP/G, ER-UPB, ER-UPD) eingesetzt werden.<
/p>
<
p>
<
/p>
<
p>
Merkmale<
/p>
<
p>
 - 2-stufiger Ventilator zum Einbau in Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP/ER GH APB.<
/p>
<
p>
 - Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A.<
/p>
<
p>
 - Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich.<
/p>
<
p>
 - Einschaltverzögerung 60 s.<
/p>
<
p>
 - Nachlaufzeit 15 min.<
/p>
<
p>
 - Für Ein- oder Zweitraumentlüftung mit einem einzelnen Ventilator. Zubehör für Zweitraumentlüftung ER-ZR.<
/p>
<
p>
 - Werkzeuglos montierbarer Ausblasadapter für Ausblas seitlich und hinten serienmäßig im Lieferumfang.<
/p>
<
p>
 - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.<
/p>
<
p>
 - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.<
/p>
<
p>
 - Schutzklasse II.<
/p>
<
p>
 - Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC-Ventilators.<
/p>
<
p>
 - Robuster energiesparender EC-Motor.<
/p>
<
p>
 - Motor mit thermischem Überlastungsschutz.<
/p>
<
p>
 - Wartungsfrei, mit beidseitig geschlossenen Kugellagern.<
/p>
<
p>
 - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom Frauenhoferinstitut.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
ER EC<
/p>
<
p>
 - Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar.<
/p>
<
p>
 - Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min / kombiniert mit ER GH, ER GH AP/APB<
/p>
<
p>
 - Luftrichtung: Entlüftung<
/p>
<
p>
 - Drehzahlsteuerbar: nein<
/p>
<
p>
 - Reversierbarkeit: nein<
/p>
<
p>
 - Spannungsart: Wechselstrom<
/p>
<
p>
 - Bemessungsspannung: 230 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W / Kombiniert mit ER GH, 2,4 W / 2,9 W / 3,6 W / 6,2 W / 17 W kombiniert mit ER GH AP/APB<
/p>
<
p>
 - Schutzart: IP X5<
/p>
<
p>
 - Netzzuleitung: 3/5 x 1,5 mm2<
/p>
<
p>
 - Einbauort: Wand / Decke<
/p>
<
p>
 - Einbauart: Unterputz<
/p>
<
p>
 - Systemart: dezentral<
/p>
<
p>
 - Material Gehäuse: Polypropylen (PP)<
/p>
<
p>
 - Farbe: schwarz<
/p>
<
p>
 - Gewicht: 0,64 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 0,91 kg<
/p>
<
p>
 - Filterklasse: ISO Coarse 30 % (G2)<
/p>
<
p>
 - Ausblasrichtung: seitlich / hinten<
/p>
<
p>
 - Breite: 213 mm<
/p>
<
p>
 - Höhe: 233 mm<
/p>
<
p>
 - Tiefe: 115 mm<
/p>
<
p>
 - Breite mit Verpackung: 280 mm<
/p>
<
p>
 - Höhe mit Verpackung: 280 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 152 mm<
/p>
<
p>
 - Fördermitteltemperatur bei IMax: 40 °C<
/p>
<
p>
 - Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2<
/p>
<
p>
 - Zulassungsnummer: Z-51.1-478<
/p>
<
p>
 - Nennweite: 75 mm / 80 mm<
/p>

Lagerkennzeichen: Auslaufartikel (A), dieser Artikel kann nur noch abverkauft werden. Diese Artikel können nicht beim Hersteller nachbestellt werden.

Information des Herstellers zur Herstellerartikelnummer 0084.0360 – Link 1
