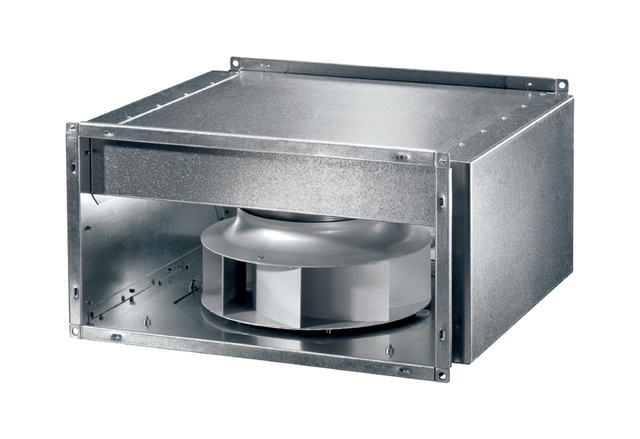

Produktbeschreibung
Einbau in rechteckige Lüftungskanäle. Verzinktes Gehäuse. Mit schalldämmender Auskleidung für erhöhte Ansprüche an besonders niedrige Geräuschpegel. Geringe Energieaufnahme dank EC-Technologie. Geringer Platzbedarf durch kompakte Abmessungen. Flanschprofile an der Saug- und Druckseite. Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus verzinktem Stahl (DN 22-DN 35) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56). Laufrad sitzt auf der Motorwelle und wird direkt angetrieben. Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3. Hohe Schutzart IP 54. Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem elastischen Verbindungsstutzen ELP verwenden. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend. Motor: Motor für den Dauerbetrieb ausgelegt. Robuster EC-Motor mit Kugellager, wartungsfrei. Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden. Thermischer Motorschutz serienmäßig. Integrierter Motorschutz über Alarmrelais geführt. Statusanzeige über LED (DN 50-DN 56). ModBus RTU Schnittstelle. Integrierte 24 V Spannungsquelle für optionales Zubehör. Montagehinweise: Einbau in horizontaler und vertikaler Lage möglich. Elektrischer Anschluss: Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel. Netzfrequenz 50 Hz.Artikel: DSK 56 EC, Ausführung: schallgedämmt, Fördervolumen: 11990 m3/h, FördervolumenNenn: 6660 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 695 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1440 1/min - im opt. Wirkungsgrad, Drehzahl: 1400 1/min, Drehzahlsteuerbar: ja, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 2470 W, INenn: 3,85 A, Schutzart: IP 54, Wärmeklasse: F, Einbauort: Kanal, Einbaulage: beliebig, Material Gehäuse: Stahlblech, verzinkt, Gewicht: 98 kg, Gewicht mit Verpackung: 98,55 kg, Ventilator ausschwenkbar: ja, Kanalmaß: 1000 mm x 500 mm, Breite: 1080 mm, Höhe: 540 mm, Tiefe: 982 mm, Breite mit Verpackung: 1082 mm, Höhe mit Verpackung: 642 mm, Tiefe mit Verpackung: 987 mm, Fördermitteltemperatur: -25 °C bis 50 °C
Lagerstatus
Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
zusätzliche Produktinformationen von
Maico
