Maico Radial-Dachventilator EC-Motor MDR-PG 22 EC

<
p>
Ausführung mit Drucksteuerung<
/p>
<
p>
 - Intelligente Drucksteuerung.<
/p>
<
p>
 - Einstellung von 2 Druckwerten möglich.<
/p>
<
p>
 - Tag-Nacht-Umstellung.<
/p>
<
p>
 - Status Reparaturschalter Potentialfreier Kontakt (bis 230 V/2 A belastbar).<
/p>
<
p>
 - Störmeldung Drucksteuerung Potentialfreier Kontakt (bis 230 V/2 A belastbar).<
/p>
<
p>
<
/p>
<
p>
Merkmale<
/p>
<
p>
 - Formschönes Gehäuse aus verzinktem Stahlblech.<
/p>
<
p>
 - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß EN ISO 13857.<
/p>
<
p>
 - Abdeckung für Reinigungsarbeiten leicht abnehmbar.<
/p>
<
p>
 - Automatische Störmeldung.<
/p>
<
p>
 - Integrierter Reparaturschalter.<
/p>
<
p>
 - Schutzart IP X5.<
/p>
<
p>
 - Stabile Transportösen ermöglichen einen Transport per Kran.<
/p>
<
p>
 - Entspricht der DIN EN 60204-1 und DIN EN 60335-1.<
/p>
<
p>
<
/p>
<
p>
Regelung<
/p>
<
p>
 - Intelligente Steuerungsmöglichkeiten über Modbus, 0-10 V, PWM oder Drucksteuerung.<
/p>
<
p>
 - Ausgabe von Störmeldungen.<
/p>
<
p>
 - Drucksensor im Ventilatorgehäuse der PG-Varianten betriebsbereit eingebaut.<
/p>
<
p>
<
/p>
<
p>
Motor und Flügelrad<
/p>
<
p>
 - EC-Motor, 230 V 50 Hz. 400 V 50 Hz ab DN 400.<
/p>
<
p>
 - Überlastungsschutz serienmäßig.<
/p>
<
p>
 - Keine Maßnahmen zum Motorschutz notwendig.<
/p>
<
p>
 - Drehzahlsteuerbar, Ausnahme: MDR-PG .. EC, MDR-VG .. EC.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
 - Gemeinsamer Netzanschluss für Ventilator und Regelung.<
/p>
<
p>
 - Netzanschlüsse jeweils 3 x 1,5 mm2 (oder 7 x 1,5 mm2) vom Typ NYM-J.<
/p>
<
p>
 - Steuerleitung ab 0,5 mm2.<
/p>
<
p>
 - Anschlussklemmen für Drehzahlsteuerung mittels 0-10 V, PWM oder Potentiometer.<
/p>
<
p>
 - Anschlussklemme für Status-Drehzahl-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC).<
/p>
<
p>
 - Anschlussklemme für Modbus-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC).<
/p>
<
p>
 - Anschlussklemme für Störmeldungen.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
MDR-PG 22 EC<
/p>
<
p>
 - Fördervolumen: 2440 m3/h<
/p>
<
p>
 - FördervolumenNenn: 1390 m3/h / im opt. Wirkungsgrad<
/p>
<
p>
 - Druck pfs, Nenn: 520 Pa - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl nNenn: 2860 1/min - im opt. Wirkungsgrad<
/p>
<
p>
 - Laufradtyp: radial<
/p>
<
p>
 - Drehzahlsteuerbar: nein<
/p>
<
p>
 - Reversierbarkeit: nein<
/p>
<
p>
 - Spannungsart: Wechselstrom<
/p>
<
p>
 - Bemessungsspannung: 230 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Nennleistung: 407 W / im opt. Wirkungsgrad<
/p>
<
p>
 - INenn: 1,79 A / im opt. Wirkungsgrad<
/p>
<
p>
 - IMax: 1,9 A<
/p>
<
p>
 - Schutzart: IP X5<
/p>
<
p>
 - Wärmeklasse: F<
/p>
<
p>
 - Polumschaltbar: nein<
/p>
<
p>
 - Einbauort: Dach<
/p>
<
p>
 - Einbaulage: senkrecht<
/p>
<
p>
 - Gewicht: 26,04 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 28,53 kg<
/p>
<
p>
 - Schwenkbar: nein<
/p>
<
p>

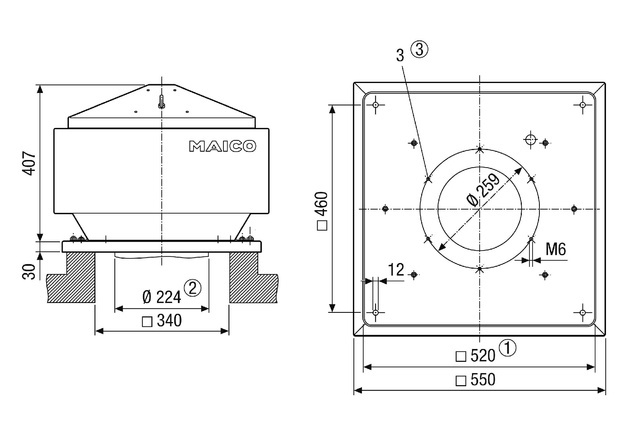

 - Nennweite: 224 mm<
/p>
<
p>
 - Breite: 550 mm<
/p>
<
p>
 - Höhe: 437 mm<
/p>
<
p>
 - Tiefe: 550 mm<
/p>
<
p>
 - Breite mit Verpackung: 590 mm<
/p>
<
p>
 - Höhe mit Verpackung: 460 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 590 mm<
/p>
<
p>
 - Fördermitteltemperatur bei IMax: -25 °C bis 60 °C<
/p>
<
p>
 - Temperaturklasse: F<
/p>
<
p>
 - Gesamteffizienz e: 49,3 %<
/p>
<
p>
 - Effizienzgrad N: 77,4<
/p>
<
p>
 - Herstellungsjahr: siehe Typenschild<
/p>
<
p>
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233<
/p>
<
p>
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,407 kW / 1390 m3/h / 520 Pa<
/p>
<
p>
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung<
/p>
<
p>
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung<
/p>
<
p>
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -<
/p>
<
p>
 - SchallleistungspegelLWA5: 79 dB<
/p>
